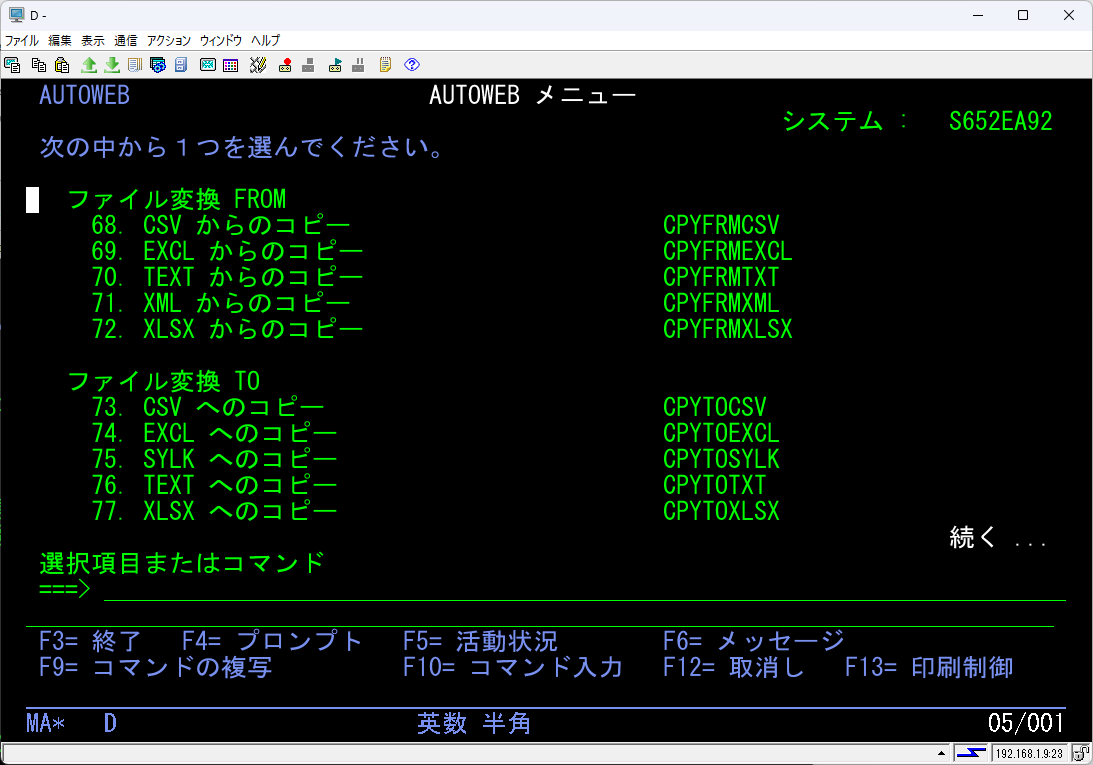

[IBM i 操作] AUTOWEB メニュー

メニューの オプション 5 または GO AUTOWEB によって AUTOWEB メニューを開始することができます。

AUTOWEB構成

1. 画面設定 (HTMLCFG)

画面設定(HTMLCFG) はAutoWeb の画面の表示方法を設定します。
この画面設定データはライブラリー ASNET.USR のソース・ファイル HTTPCFG の
メンバー HTMLCFG として保管されます。

各行で文字 # の含まれている行はコメント行として扱われて、処理の対象から
外れることになります。

0001.00 # ******************************************************************* #
0002.00 #                                                                     #
0003.00 #         AUTOWEB HTML 画面構成 V5R1M0 - V5R4M0, VER7.2              #
0004.00 #                                                                     #
0005.00 #           ( この変更に ALASKA の再起動は必要ありません )            #
0006.00 # ******************************************************************* #
0007.00 #  CCSID=5035
0008.00 #------------------------------------------------------
0009.00 # NOTE:  "#" から始まる行はコメント行です。
0010.00 #------------------------------------------------------
0011.00 #
0012.00 #------------------------------------------------------
0013.00 #   HTML 基本テンプレート
0014.00
0015.00 #             + ライブラリー指定可能
0016.00 #       BASE5250 : 導入時の基本 HTML テンプレート
0017.00 #------------------------------------------------------
0018.00    BASE_HTML          BASE5250
0019.00    HANDY_HTML         KEYENCE
0020.00    POPUP_HTML         POPUP5250
0021.00 #------------------------------------------------------
0022.00   ロゴ画像の定義  .. 会社のロゴがあれば定義します
0023.00 #------------------------------------------------------
0024.00    LOGO      /AS400-NET.USR/TEMPLATE/BLUGLASS/logo.GIF
0025.00 #------------------------------------------------------
0026.00   ＧＯボタンの定義
0027.00 #------------------------------------------------------
0028.00    Add_GoButton       *YES
0029.00 #------------------------------------------------------
0030.00   オプション・ボタンの定義
0031.00 #------------------------------------------------------
0032.00    Add_OptionButton   *YES
0033.00 #------------------------------------------------------
0034.00   オプション・ボタンの定義
0035.00 #------------------------------------------------------
0036.00    Option_Start_Line   2
0037.00    Option_End_Line     22
0038.00 #------------------------------------------------------
0039.00   エラー・メッセージ行の定義
0040.00 #------------------------------------------------------
0041.00    Error_Start_Line   24
0042.00    Error_End_Line     24
0043.00 #------------------------------------------------------
0044.00   文字フォントの種類
0045.00 #------------------------------------------------------
0046.00     FontType   MSGOTHIC  ＭＳ   ゴシック
0047.00 #------------------------------------------------------
0048.00   文字フォントの設定
0049.00 #------------------------------------------------------
0050.00     FontFamily         MSGOTHIC
0051.00 #------------------------------------------------------
0052.00   文字フォントのサイズ
0053.00 #------------------------------------------------------
0054.00     FontSize           10pt
0055.00 #------------------------------------------------------
0056.00   色コードの設定
0057.00 #------------------------------------------------------
0058.00     Color BLACK        #555555
0059.00     Color WHT          #2985C0
0060.00     Color BLU          #0000FF
0061.00     Color YLW          #FFAA00
0062.00     Color GRN          #008000
0063.00     Color RED          #FF0000
0064.00     Color TRQ          #00FF00
0065.00     Color PNK          #FF1493
0066.00 #------------------------------------------------------
0067.00   文字カラーの設定
0068.00 #------------------------------------------------------
0069.00     Char_Color      BLACK
0070.00
0071.00   背景色の設定
0072.00 #------------------------------------------------------
0073.00     BckGnd_Color    WHT
0074.00 #------------------------------------------------------
0075.00   画面罫線の表示
0076.00 #------------------------------------------------------
0077.00    Show_Keisen        *YES
0078.00 #
0079.00 #------------------------------------------------------
0080.00 #  複数段の SFL レコードを 1 行に拡大して表示する
0081.00 #------------------------------------------------------
0082.00    Expand_SFLRecord   *YES
0083.00 #------------------------------------------------------
0084.00 #  メニュー・アイコンの設定
0085.00 #------------------------------------------------------
0086.00    MENU_ICON    一覧表     /AS400-NET.USR/WWWMENU/PRT.PNG
0087.00    MENU_ICON    明細表     /AS400-NET.USR/WWWMENU/PRT.PNG
0088.00    MENU_ICON    印刷       /AS400-NET.USR/WWWMENU/PRT.PNG
0089.00    MENU_ICON    出力       /AS400-NET.USR/WWWMENU/PRT.PNG
0090.00    MENU_ICON    入力       /AS400-NET.USR/WWWMENU/DSP.PNG
0091.00    MENU_ICON    明細       /AS400-NET.USR/WWWMENU/TXT.PNG
0092.00    MENU_ICON    照会       /AS400-NET.USR/WWWMENU/QRY.PNG
0093.00    MENU_ICON    登録       /AS400-NET.USR/WWWMENU/DSP.PNG
0094.00    MENU_ICON    *OTHER     /AS400-NET.USR/WWWMENU/EDT.PNG

ディレクティブ	意味	選択
BASE_HTML	基本ベースとなるHTML … 表示の基本となる HTMLテンプレート	BASE5250 : 導入時の基本HTML BLUGLASS : ブルーグラス CLORANGE : カリフォルニア・オレンジ BLUHAWAII : ブルー・ハワイ MSWINDOW : MS-ウィンドウ
POPUP_HTML	POPUP ウィンドウのベースとなるHTMLテンプレート	POPUP5250 : 導入時の基本POPUP POPUPBLU : ブルーグラス POPUPMSW : MS-ポップアップ
LOGO	会社のロゴがあればロゴの画像を定義します	/AS400-NET.USR/TEMPLATE/BLUEGLASS/logo.GIF /AS400-NET.USR/TEMPLATE/CLORANGE/logo.GIF /AS400-NET.USR/TEMPLATE/BLUHAWAII/logo.GIF /AS400-NET.USR/TEMPLATE/MSWINDOW/logo.GIF
Add_Go_Button	GO ボタンを定義します … GO ボタンは最初の入力BOXの直後などの適切な位置に配置されます	YES : GO ボタンを自動配置します NO : GO ボタンは配置しません
Add_Option_Button	オプション・ボタン化 … 「1=追加」などをボタン化します	YES : オプション・ボタン化を行います NO : オプション・ボタン化は行いません
Option_Start_Line	オプション・ボタン化を行う対象の範囲の開始行	開始行数(番号) 1-27
Option_End_Line	オプション・ボタン化を行う対象の範囲の終了行	開始行数(番号) 1-27
Error_Start_Line	エラー・メッセージ行の開始行番号	24
Error_End_Line	エラー・メッセージ行の終了行番号	24
FontType	フォント・タイプ … 文字フォントの種類を定義します	MSGOTHIC : MSゴシック
FontSize	フォント・サイズ … フォントの大きさを定義します	10pt : 10ポイント
Color	色コードの設定 … 色のコード値を設定します	BLACK #000000 : 黒 WHITE #ffffff : 白 BLUE #0000ff : 青 YELLOW #ffff00 : 黄 GREEN #008000 : 緑 RED #ff0000 : 赤 SKYBLUE #87ceeb : 空色 PINK #ffc0cb : ピンク
Char_Color	文字カラーの設定 … 色コードを使って文字の色を定義します	BLACK : 黒
BckGnd_Color	背景色の設定 … 色コードを使って背景色を定義します	WHITE : 白
Show_Keisen	罫線の表示 … 罫線を表示するかどうか決めます	YES : 罫線を表示します NO : 罫線は表示しません [注意]このオプションは現在無効です
Expand_SFLRecord	上下に複数段の SFL レコードがあればそれを左右に一行の SFL レコードに拡大して表示するかどうかを指示します	YES : 複数段の SFL レコードを 1 行に拡大して表示します NO : 複数段の SFL レコードを 1 行に拡大して表示しません
MENU_ICON	メニュー項目の文字列に含まれる特定の文字列でメニューのアイコンを設定します。判別できなかったメニュー項目には *OTHER で定義されているアイコンを設定します。	一覧表 /AS400-NET.USR/WWWMENU/PRT.GIF 明細表 /AS400-NET.USR/WWWMENU/PRT.GIF 印刷 /AS400-NET.USR/WWWMENU/PRT.GIF 出力 /AS400-NET.USR/WWWMENU/PRT.GIF 入力 /AS400-NET.USR/WWWMENU/DSP.GIF 明細 /AS400-NET.USR/WWWMENU/TXT.GIF 照会 /AS400-NET.USR/WWWMENU/QRY.GIF 登録 /AS400-NET.USR/WWWMENU/DSP.GIF *OTHER /AS400-NET.USR/WWWMENU/EDT.GIF

2. 実行環境の設定 (WEBENV)

実行環境の設定 (WEBENV) はAutoWeb の画面の実行環境を設定します。
この画面設定データはライブラリー ASNET.USR のソース・ファイル HTTPCFG の
メンバー WEBENV として保管されます。

実行環境の設定 (WEBENV)を変更したときは、必ず HTTPサーバー：ALASKA を再起動してください。
ALASKA の再起動によって初めて実行環境の設定 (WEBENV) が有効に機能します。

各行で文字 # の含まれている行はコメント行として扱われて、処理の対象から
外れることになります。

0001.00 # ******************************************************************* #
0002.00 #                                                                     #
0003.00 #         AUTOWEB  実行環境 V5R2M0 - V7R2M0                           #
0004.00 #                                                                     #
0005.00 #           ( この変更には ALASKA の再起動が必要です )                #
0006.00 # ******************************************************************* #
0007.00 #  CCSID=5035
0008.00 #------------------------------------------------------
0009.00 # NOTE:  "#"  から始まる行はコメント行です。
0010.00 #------------------------------------------------------
0011.00 #
0012.00 #------------------------------------------------------
0013.00 #   使用ユーザーの設定                  *USE/*EXCLUDE
0014.00 #
0015.00 #         AUTOWEB を使用できるユーザー・プロフィールを
0016.00 #         制限または特定することができます。
0017.00 #
0018.00 #         ALWUSER     ( ユーザー )     *USE :  使用可能
0019.00 #         ALWUSER     ( ユーザー )     *EXCLUDE :  使用不可
0020.00 #         ALWUSER     OTHER            *USER または *EXCLUDE
0020.00 #         ALWUSER     OTHER            *USER または *EXCLUDE
0021.00 #
0022.00 #         -- OTHER  はその他のユーザーを示します。
0023.00 #            *USE  または *EXCLUDE  で指定された残りのユーザーに
0024.00 #            ついて指定してください。
0025.00 #            OTHER は ALWUSER の最後に指定してください。
0026.00 #------------------------------------------------------
0027.00    ALWUSER       QSECOFR              *EXCLUDE
0028.00    ALWUSER       OTHER                *USE
0029.00 #------------------------------------------------------
0030.00 #   Ｂａｓｉｃ認証                             *YES/*NO
0031.00 #------------------------------------------------------
0032.00    BASICAUTH    *NO
0033.00 #------------------------------------------------------
0034.00 #   フォーム認証
0035.00 #------------------------------------------------------
0036.00    FORMAUTH     /AS400-NET.USR/TEMPLATE/LOGIN/LOGIN.HTM
0037.00 #------------------------------------------------------
0038.00 #   表示装置サイズ       1=24 * 80, 2=27 * 132, 5=99 * 255
0039.00 #------------------------------------------------------
0040.00    DSPSIZ        5
0041.00 #------------------------------------------------------
0042.00 #   端末ジョブ名の取得    *AUTO, *PC   または *USER*
0043.00 #             + ライブラリー指定可能
0044.00 #          *AUTO = QPADEVXXXX 形式で自動発生
0045.00 #          *PC   = PC の名前を装置名として使用
0046.00 #          *USER = ログイン・ユーザー名を装置名として使用
0047.00 #------------------------------------------------------
0048.00    DEVNAME       *AUTO
0049.00 #  DEVNAME       *PC
0050.00 #  DEVNAME       *USER
0051.00 #------------------------------------------------------
0052.00 #   装置の自動生成
0053.00 #     QAUTOVRT=1  のときに装置が使用中であれば
0054.00 #     代替装置名を自動生成します。
0055.00 #     SUBDEV には自動発生で付加する文字列を指定します。
0056.00 #     指定できる文字列は一通りだけです。
0057.00 #    [ 例 ]
0058.00 #     S01 : S01, S02, .... と付加します。
0059.00 #     1   : 1, 2, ....  と付加します。
0060.00 #     A   : A, B, ...   と付加します。
0061.00 #------------------------------------------------------
0062.00     SUBDEV     S01
0063.00 #------------------------------------------------------
0064.00 #   WINDOWS メッセージの送信                  *YES/*NO
0065.00 #------------------------------------------------------
0066.00    SNDWINMSG     *YES
0067.00 #------------------------------------------------------
0068.00 #  コマンド入力行の許可    *YES/*NO + ライブラリー指定可能
0069.00 #      例 :  ライブラリー QTROBJ からだけの起動を *YES
0070.00 #            ALWCMDLINE   *NO
0071.00 #            ALWCMDLINE   *YES   QTROBJ
0072.00 #------------------------------------------------------
0073.00    ALWCMDLINE    *YES
0074.00 #------------------------------------------------------
0075.00 #  コマンド入力行へ JOBLOG を表示する         *YES/*NO
0076.00 #------------------------------------------------------
0077.00    JOBLOG        *YES
0078.00 #------------------------------------------------------
0079.00 #  コマンド入力行へ自動応答の履歴を表示する   *YES/*NO
0080.00 #------------------------------------------------------
0081.00    AUTOREPLY     *YES
0082.00 #------------------------------------------------------
0083.00 #  ツリー・メニューの表示  *YES/*NO + ライブラリー指定可能
0084.00 #      例 :  ライブラリー QTROBJ からだけの起動を *YES
0085.00 #            TREE_MENU    *NO
0086.00 #            TREE_MENU    *YES   QTROBJ
0087.00 #
0088.00 # [ 注 ] この設定を変更した場合は、ブラウザのキャッシュを
0089.00 #        すべて消去してからやり直してください。
0090.00 #------------------------------------------------------
0091.00    TREE_MENU     *YES
0092.00 #  TREE_MENU     *NO
0093.00 #------------------------------------------------------
0094.00 #  スプールの表示          *YES/*NO
0095.00 #    SPOOL ライター・フリークライアントが導入されていて
0096.00 #    *YES であれば、スプールを表示することができます。
0097.00 #------------------------------------------------------
0098.00    SPOOL         *YES
0099.00 #------------------------------------------------------
0100.00 #   メニューの定義
0101.00 #------------------------------------------------------
0102.00 #  MENU_TREE :  この文字列が含まれているときに、
0103.00 #               これがメニューであることを示します。
0104.00 #               下位メニューに展開を指示します。
0105.00 #
0106.00    MENU_TREE     メニュー
0107.00    MENU_TREE     xpｬｰ
0108.00    MENU_TREE     ＭＥＮＵ
0109.00    MENU_TREE     MENU
0110.00    MENU_TREE     タスク
0111.00    MENU_TREE     TASKS
0112.00    MENU_TREE     文字作成ユーティリティー
0113.00
0114.00 #------------------------------------------------------
0115.00 #  MENU_OPT  :  メニュー・オプション番号の表記方法
0116.00    MENU_OPT             9.
0117.00    MENU_OPT            99.
0118.00 #  MENU_OPT            ９．
0119.00 #  MENU_OPT             9:
0120.00 #  MENU_OPT            99:
0121.00 #  MENU_OPT            99
0122.00 #  MENU_OPT            D99
0123.00 #  MENU_OPT            Y99
0124.00 #------------------------------------------------------
0125.00 #  MENU_RETURN   上位メニューに戻るための機能キーを
0126.00 #                定義します。
0127.00 #
0128.00 #               ツリー構造メニューで上位に戻るためには
0129.00 #               この定義が必要となります。
0130.00 #------------------------------------------------------
0131.00    MENU_RETURN         CF12
0132.00 #------------------------------------------------------
0133.00 #   機能キー・ボタン化の定義
0134.00 #------------------------------------------------------
0135.00    FKEY_START_LINE     23
0136.00    FKEY_END_LINE       24
0137.00    FKEY_TEXT           F9=
0138.00    FKEY_TEXT           F99=
0139.00    FKEY_TEXT           CF9=
0140.00    FKEY_TEXT           CF99=
0141.00 #------------------------------------------------------
0142.00 #  ＰＯＰＵＰウィンドウ定義
0143.00 #------------------------------------------------------
0144.00 #  WINDOW キー・ワード以外にも次のキー・ワードが
0145.00 #  指定されているレコードを POPUP ウィンドウとして
0146.00 #  表示します。
0147.00    POPUP               CLRL(*NO)
0148.00    POPUP               ASSUME
0149.00 #------------------------------------------------------
0150.00 #   ＰＯＰＵＰ機能キーの定義
0151.00 #------------------------------------------------------
0152.00 #   POPUP-WINDOW を表示する機能キーを定義すると
0153.00 #   より高速に動作します。
0154.00 #  POPUP_FKEY          CF04
0155.00 #------------------------------------------------------
0156.00 #  選択オプション番号の表記
0157.00 #------------------------------------------------------
0158.00    OPTION_NUMBER       9=
0159.00    OPTION_NUMBER       99=
0160.00 #------------------------------------------------------
0161.00 #  プログラム・メッセージ
0162.00 #------------------------------------------------------
0163.00    PGMMSG   プログラム・メッセージの表示
0164.00 #------------------------------------------------------
0165.00 #  自動応答の処置
0166.00 #------------------------------------------------------
0167.00    DEFAULT_ACTION   続行するためには，実行キーを押してください。   ENTE
0168.00    DEFAULT_ACTION   Press Enter to continue.  ENTER
0169.00    DEFAULT_ACTION    応答を入力して，実行キーを押してください。   ENTER
0170.00 #  DEFAULT_ACTION    メッセージ表示  ENTER
0171.00    DEFAULT_ACTION    ＰＣと連絡することはできません。  ENTER
SOSI       DEFAULT_ACTION    応答を入力して（必要な場合），実行キーを押してく *
0173.00 #------------------------------------------------------
0174.00 #  エラー・メッセージを記述
0175.00 #        次の文字列があればエラーと判断して
0176.00 #        エラー・メッセージを出力します。
0177.00 #
0178.00 #   ( 注 ) オーガナイザーを利用するには
0179.00 #         ブラウザの設定を
0180.00 # [ インターネットオプション ]-[ セキュリティ ] で
0181.00 #   信頼済みサイトに登録してください。
0182.00 #   スマート・スクリーン・フィルター機能を無効に設定すると
0183.00 #   簡単な操作ができます。
0184.00 #
0185.00 #------------------------------------------------------
0186.00    ERROR_MESSAGE   ＰＣと連絡することはできません。
0187.00 #------------------------------------------------------
0188.00 #  ジョブの終了
0189.00 #------------------------------------------------------
0190.00 #  X ボタンで終了させるときに内部で押す機能キーを定義します。
0191.00    ENDJOB          CF03
0192.00 #------------------------------------------------------
0193.00 #  ジョブの回復
0194.00 #------------------------------------------------------
0195.00    RECOVERY_JOB    対話式ジョブの回復の試み  90
0196.00 #------------------------------------------------------
0197.00 #  S/36 メッセージの処理
0198.00 #------------------------------------------------------
0199.00    S36MSG          システム／３６プログラム・メッセージ
0200.00 #------------------------------------------------------
0201.00 #   エラー・メッセージ除外
0202.00 #    -- 24 行目にあってもエラーではないと判断する文字列を記入
0203.00 #------------------------------------------------------
0204.00    IGNORE_LINE24       COPYRIGHT
0205.00    IGNORE_LINE24       オプション
0206.00    IGNORE_LINE24       続く  ...
0207.00    IGNORE_LINE24       終わり
0208.00 #------------------------------------------------------

ディレクティブ	意味	選択
ALWUSER	使用ユーザーの設定 … ユーザー名を指定して使用を制限します社外にAutoWebを公開しても不用意に QSECOFRなどでアクセスされるのを防ぐことができます	USE : 使用を許可します EXCLUDE : このユーザーの使用を禁止します
BASICAUTH	BASIC認証 … BASIC認証ダイアログによってユーザー、パスワードを要求します	YES : BASIC認証を必要とします NO : 認証は行いません
FORMAUTH	フォーム認証 … 独自の認証ダイアログを定義します BASIC認証が *NO のときに有効です	/AS400-NET.USR/TEMPLATE/LOGIN/LOGIN.HTM
DSPSIZ	表示装置サイズ … 表示装置サイズを指定します	1 : 24 * 80 2 : 27 * 132
DEVNAME	端末ジョブ名の取得	AUTO : QPADEVXXXX 形式で自動発生 PC : PC の名前を装置名として使用 *USER : ログイン・ユーザー名を装置名として使用
SNDWINMSG	WINDOWS メッセージの送信	YES : WINDOWSメッセージを送信します NO : 送信しません ※このオプションは現在では不要です
ALWCMDLINE	コマンド入力行の許可 … コマンド入力行の表示を行いますライブラリーの指定が可能です	YES : コマンド入力行を表示します NO : 表示しません
JOBLOG	コマンド入力行へ JOBLOG を表示します	YES : JOBLOG をコマンド行に出力します NO : 出力しません
AUTOREPLY	コマンド入力行へ自動応答のログを出力します	YES: 自動応答ログを出力します NO : 出力しません
TREE_MENU	ツリー・メニューの表示	YES : メニューをツリー・メニューによって階層表示します NO : ツリー・メニューではなく画面表示します
SPOOL	印刷スプールを表示します	YES: スプールを表示します NO : 表示しません ※ このオプションには SPOOLライターが必要です (フリー・クライアント)

外字サポート

3. Webフォントの作成 (CRTWEBFNT)

CRTWEBFNT(Webフォントの作成)はIBM 外字QIGC2424またはQICG3232から
Webフォントを作成します。

   CRTWEBFNT                DBCS フォント・テーブル IGCTBL [ QIGC2424 ] -----
                                                           [ QIGC3232 ]

                            WEB フォント名 WEBFNT [ WEBFONT.WOFF ]

【パラメータの説明】

DBCS フォント・テーブル(IGCTBL)

IBM外字テーブルの名前を指定します。
指定したテーブルからWebフォントを生成します。

WEB フォント名(WEBFONT.WOFF)

生成するWebフォントの名前を指定してください。
㈱オフィスクアトロの製品が使用するWebフォント名は WEBFONT.WOFF
ですので必ずこの名前で作成してください。
Webフォントは次のフォルダーとして生成されます。

/QIBM/UserData/OS400/Fonts/TTFonts/WEBFONT.WOFF

このフォルダーは変更できません。
Webフォントをこのように追加したらHTTPサーバー: Alaskaに
次のPass記述を追加してからAlaskaを再起動してください。

Pass /QIBM/UserData/OS400/Fonts/TTFonts/

【注意】

このPASS名の追加は5250エミュレータのCCSIDは5035に変更してから
行ってください。

デバッグ

11. AUTOWEB ログ開始 (STRAUTLOG)

AUTOWEBのログを指示すると、AutoWeb を動作させたときのログが
OUTQ: ASNET.USR/QNETJOBLOG (GO SERVERメニューの 10. QNETJOBLOG の表示)に
出力されて参照することができます。
STRAUTLOG によってログ出力を有効化するために
Alaska(HTTPサーバー)を再起動する必要はありません。

AutoWeb のログは障害を調査する上での重要な手がかりとなります。

                         AUTOWEB ログ開始  (STRAUTLOG)

 選択項目を入力して，実行キーを押してください。

 ディバッグ :
   仮想端末 (VT5250) . . . . . .   *ON           *ON, *OFF
   ＡｕｔｏＷｅｂ (CVT5250)  . .   *ON           *ON, *OFF
 表示装置ファイル  . . . . . . .   *NONE          名前 , *NONE
   ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB, *PRV
 表示レコード  . . . . . . . . .   *ALL           名前 , *ALL

                    追加のパラメーター

5250 ストリーム・トレース  . . .   *NONE         *NONE, *IN, *OUT
 メモリー・リークを検査  . . . .   *NO           *YES, *NO

STRAUTLOG	DEBUG ( )
DSPF ( )
DSPRCD ( )
TRACE ( )
MALLOC ( )		＞

【パラメータの説明】

ディバッグ（DEBUG）

仮想端末(VT5250)

5250ストリームの処置をデバッグします。

*ON: ログの開始
*OFF: ログは開始しません

ＡｕｔｏＷｅｂ (CVT5250)

5250ストリームの画面の変換処理をログ出力します。

*ON: ログの開始
*OFF: ログは開始しません

表示装置ファイル / ライブラリー（DSPF）

特定の表示装置ファイルの実行だけをログする場合は名前を指定してください。
*NONE の場合はすべての表示装置ファイルに対する実行をログします。

表示レコード（DSPRCD）

表示装置ファイルを指定したときにさらに表示レコードを
指定する必要があれば名前を指定してください。

5250 ストリーム・トレース（TRACE）

5250仮想端末装置との対話の処理がトレースされます。
トレースを潟Iフィスクアトロに送付すれば
ヘルプ・デスクでお客様環境を完全に再現することが
できますので障害の再現と調査に役立ちます。

*NONE: トレース処理は行いません(省略値)
*IN: トレースからの入力を開始します
*OUT: トレースに出力します

トレースとして出力されるのは

QUSRTEMP/VTDTAQ *DTAQ
QUSRTEMP/STM5250 *DTAQ

の二つのデータ待ち行列です。

メモリー・リークを検査（MALLOC）

ログが終了するまでのあいだの実行中にメモリー・リークを検査します。
メモリー・リークとは(主に C言語での)メモリーの使用における漏洩を検査するものです。
つまり定義されている変数の範囲を超えた出力がないかどうかの品質検査を行います。
メモリー・リークは IBM が提供する「デバッグ・メモリ・マネージャー」によって監視されます。
もし実行中にメモリー・リークが発生すれば MCH 例外メッセージが発生します。 (詳しくはこちらで)

*NO: メモリー・リークを検査しません
*YES: メモリー・リークを検査します

【AutoWebのログの例】

********************************************
*           VT5250  DEBUG MODE (558)     *
*                                          *
*     SRCDATE   = Dec  4 2015 15:01:07
*                                          *
*     CGI       = MN00CL, CGILIB = QTROBJ
*     MENU      = MAIN, MNULIB = *LIBL
*     INZTYP    = P
*     JOB       = DSP01
*     USER      = MN00
*     JOBNBR    = 619552
*     TYPE      = *MNU
*     QAUTOCFG  = 1
*     QAUTOVRT  = 32767
*     QCCSID    = 65535
*     QCNTRYID  = JP
*     DFTCCSID  = 5026
*     LMTCPB    = *NO
*                                          *
********************************************
VT5250[609] 読取り命令コード : 3 WRITE & RECEIVE  NO MORE DATA.
*------------------*
*  writeDisplay  3 *
*------------------*
VTBASE5[615] **RTVDSPRCD**
VT5250-ReadScreen (*MNU- 7 BYTES)
VTBASE5[1753] *C5250Query 5555-C01 DSPSIZ = 2
VT5250[1021]  m_dspmod = _VTRQS_
VT5250[1029]  m_opcode = _GETJOB_
*------------------------------*
* VT5250[1104] receiveDisplay 3 *
*------------------------------*
VT5250[1104] * 仮想端末 API(VTAPI) からの問合せ要求がありました。
*****************************************
**  WRITE[639]  WRTLEN = 75
**             CURSOR = (1, 1)
**             FKEY   =
*****************************************
VT5250[609] 読取り命令コード : C MSG LIGHT NO MORE DATA.
VT5250[609] 読取り命令コード : 3 WRITE & RECEIVE  NO MORE DATA.
*------------------*
*  writeDisplay  3 *
*------------------*
VTBASE5[615] **RTVDSPRCD**
     ****************************************
     *            ACTIVE DSPF (1) VTBASE5(667)*
     *  DSPF = MN00      , DSPFLIB = QTROBJ
     *  RECORD = MN00FMT   , FORMTYPE =
     ****************************************
VT5250-ReadScreen (*MNU- 1227 BYTES)
VTBASE5[1847]  *HeaderStart MSGLOC = 24
VT5250[2413] (25)*SetAddress = (1, 1)
VT5250[2912] (28)*Data(1, 2)=[MN00]
VT5250[2912] (33)*Data(1, 7)=[]
VT5250[2413] (34)*SetAddress = (1, 19)
VT5250[2912] (37)*Data(1, 20)=[ メイン・メニュー ]
[2116]  メイン・メニュー  =>MENU である。
VT5250[2123]>  IsMenu によって、これは _MENU_ であると  判定しました。
VT5250[2912] (56)*Data(1, 39)=[]
VT5250[2413] (57)*SetAddress = (3, 1)
VT5250[2912] (60)*Data(3, 2)=[ 次の中から１つを選んでください :]
VT5250[2912] (94)*Data(3, 36)=[]
VT5250[2413] (95)*SetAddress = (4, 4)
VT5250[2477] (99)*AgainAddress = (4, 77) + 72 bytes of 0x40
　　　:
　　　:

12. AUTOWEB ログ終了 (ENDAUTLOG)

ENDAUTLOG は先の STRAUTLOG で開始したログ出力モードを終了します。
ログ終了を有効化するために Alaska (HTTPサーバー) を再起動する必要はありません。
また通常の使用で ENDAUTLOG でオプションは下記のように用意されていますが
特にオプションを指定せずに ENDAUTLOG + [実行] で十分です。

                        AUTOWEB ログ終了  (ENDAUTLOG)

選択項目を入力して，実行キーを押してください。

ディバッグ :
  仮想端末 (VT5250) . . . . . .   *OFF          *ON, *OFF
  ＡｕｔｏＷｅｂ (CVT5250)  . .   *OFF          *ON, *OFF

                   追加のパラメーター


5250 ストリーム・トレース  . . .                 *NONE, *IN, *OUT
 メモリー・リークを検査  . . . .                 *YES, *NO

ENDAUTLOG

DEBUG (

)

TRACE ()

MALLOC ()

＞

【パラメータの説明】

ディバッグ（DEBUG）

仮想端末 (VT5250)

5250ストリームの処置をデバッグを終了します。

*OFF: ログを終了します

ＡｕｔｏＷｅｂ (CVT5250)

5250ストリームの画面の変換処理をログ出力を終了します。

*OFF: ログを終了します

5250 ストリーム・トレース（TRACE）

5250トレース処理を終了します。
トレースを潟Iフィスクアトロヘルプ・デスクに送る場合は

QUSRTEMP/VTDTAQ *DTAQ
QUSRTEMP/STM5250 *DTAQ

の二つのデータ待ち行列を
ダウンロードの上、お送りください。

メモリー・リークを検査（MALLOC）

メモリー・リークの検査を終了します。

HELP 用の HTML を PNLGRP で作成する

ユーザー・アプリケーションにパネル・グループ(PNLGRP)によって F1-ヘルプ機能を追加しておくと
そのヘルプをAutoWeb でのヘルプ用のHTMLに変換することができます。

IBM i に用意されているパネル・グループ(PNLGRP)は HTMLと同じ原理でありタグ言語です。
タグ言語とは行や桁位置などを指定せずに文節や文脈、文字句の両端を
タグと呼ばれる記号で囲んだタグを組み合わせて記述して、
タグを表示するブラウザによって左寄せや中央揃えなどのレイアウトを自動的に行う言語です。
言語と言っても条件分岐などの論理処理はありません。
IBM i に提供されているヘルプ機能はすべてパネル・グループ(PNLGRP)によって記述されています。
適用業務にもパネル・グループ(PNLGRP)によるヘルプを追加しておくと
AutoWeb によってWeb化したときにもヘルプ機能を使うことができるようになります。

【例】 PGM201 :受注の入力におけるヘルプ表示

DSPF に対してパネル・グループのヘルプをどのように定義するかは
「生成の元となるUIMヘルプ」を参照してください。

21. HELP パネル・グループの表示 (DSPHLPPNL)

ヘルプとして用意されているパネル・グループの表示テストを行います。

                   HELP パネル・グループの表示  (DSPHLPPNL)

 選択項目を入力して，実行キーを押してください。

 パネル・グループ  . . . . . . .                  名前
   ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB

DSPHLPPNL

PNLGRP ( パネル・グループ名 )

＞

【パラメータの説明】

パネル・グループ/ライブラリー（PNLGRP）

ヘルプとして用意されているパネル・グループと
それが保管されているライブラリーの名前を指定してください。

22. HELP 用 HTML の作成 (CRTHLPHTM)

ヘルプとして用意されているパネル・グループをヘルプ用の HTMLに変換します。

                        HELP 用 HTML の作成  (CRTHLPHTM)

  選択項目を入力して，実行キーを押してください。

  プログラム  . . . . . . . . . .                  名前
    ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB
  ソース・ファイル  . . . . . . .   QPNLSRC        名前
    ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB
 PNLGRP ソース・メンバー  . . . .   *PGM           名前 , *PGM

CRTHLPHTM	PGM ( プログラム名 )
SRCF ( ソース・ファイル名 )
SRCMBR ( )		＞

【パラメータの説明】

プログラム/ライブラリー（PGM）

ヘルプが定義されているプログラムと
そのプログラムが保管されているライブラリーの名前を指定してください。

ソース・ファイル/ライブラリー（SRCF）

パネル・グループが保管されているソース・ファイルと
そのソース・ファイルが保管されているライブラリーの名前を指定してください。

PNLGRP ソース・メンバー（SRCMBR）

パネル・グループ (PNLGRP) のソース・メンバー名を指定してください。

【解説】

生成されるヘルプ用の HTMLは

/AS400-NET.USR/TEMPLATE/(ライブラリー名)/
(プログラム名)/(PNLGRPソース・メンバー名).HTM

の形式で生成されます。
例えばライブラリー QTROBJ のプログラム : PGM201 に対するPNLGRPの名前が PGM201H であるとき
ヘルプ用の HTML は

/AS400-NET.USR/TEMPLATE/QTROBJ/PGM201/PGM201H.HTM

として生成されます。

23. HELP 用 HTML の表示 (DSPHLPHTM)

先の CRTHLPHTM によって PNLGRP から HTML に変換されたヘルプHTMLを表示します。

                        HELP 用 HTML の表示  (DSPHLPHTM)

  選択項目を入力して，実行キーを押してください。

  パネル・グループ  . . . . . . .                  名前
    ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB
  プログラム名  . . . . . . . . .                  名前

	DSPHLPHTM		PNLGRP ( パネル・グループ名 )
	PGM ( プログラム名 )			＞

【パラメータの説明】

パネル・グループ/ライブラリー（PNLGRP）

変換元のパネル・グループとそれが保管されているライブラリーの名前を指定します。

プログラム名（PGM）

ヘルプを使用しているプログラムの名前を指定します。

【解説】

HELP 用 HTML の表示 (DSPHLPHTM) では上記の入力されたパラメータによって

/AS400-NET.USR/TEMPLATE/
(ライブラリー名)/(プログラム名)/(パネル・グループ名).HTM

をHELP用のHTMLであると想定して、そのHTMLを表示します。

WEB 化プログラム開発

AutoWeb は単なる Web フェーシング・ツールとして
5250 画面をそのまま Web 化するのに留まりません。
ここでは Web 表示のための 5250 画面の拡張方法を紹介します。

31. 5250 ハンドラーの追加 (ADD5250HLR)

ADD5250HLR コマンドは既存の RPG/COBOL ソースに
5250 ハンドラーの記述を自動的に追加します。
既存の RPG ソースには手動で 5250 ハンドラーの記述を追加することも
できますが ADD5250HLR コマンドを使って追加したほうが
挿入漏れや記述のミスもありません。
さらに元の RPG ソースが RPG III である場合は ADD5250HLR によって
ILE-RPG ソースに変換される利点もあります。

ADD5250HLR コマンドは既存の RPG ソースに直接、5250 ハンドラーを挿入するのではなく
5250 ハンドラーが挿入された ILE-RPG ソースを新たに作成します。
従って ADD5250HLR による新しい ILE-RPG ソースの受入れソース・ファイルを
予め用意しておく必要があります。

既存の COBOL に ADD5250HLR コマンドで 5250ハンドラーの記述を追加するためには
元の COBOL ソースは DSPFは外部記述であることが必要です。
さらに COBOL では DSPF への入出力は

     WRITE DISP-REC FORMAT IS "XXXXXXXXXX"    または
     READ  YYYYYYYYYY INTO XXXXXXXXXX-I FORMAT IS "XXXXXXXXXX"

のように WRITE DISP-REC または READ INTO ... によって FORMAT 句を
伴って記述されていなければなりません。
これ以外の特殊な記述を行っていいる場合は弊社ヘルブ・デスクまで
ご相談ください。

				5250 ハンドラーの追加  (ADD5250HLR)

選択項目を入力して，実行キーを押してください。

FROM ソース・ファイル  . . . . .   QRPGLESRC      名前 , QRPGSRC, QRPGLESRC
ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB
FROM メンバー  . . . . . . . . .                  名前
TO ファイル  . . . . . . . . . .   QRPGLESRC      名前
ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB
TO メンバー  . . . . . . . . . .   *FROMMBR       名前 , *FROMMBR
レコードの置き換えまたは追加      *NONE         *NONE, *ADD, *REPLACE
コンパイル・プロセッサー  . . .   *NO           *NO, *YES

		追加のパラメーター

追加ソースのカラー化  . . . . .   *WHT          *BLU, *RED, *WHT, *YLW...
行数を示すフィールド名  . . . .   GYOSU          文字値

ADD5250HLR	FROMSRCF ( )
FROMMBR ( メンバー名 )	TOSRCF ( ファイル名 )
TOMBR ( )	MBROPT ( )
COMPILE ( )	COLOR ( )
GYOSU ( )		＞

【パラメータの説明】

FROM ソース・ファイル/ライブラリー（FROMSRCF）

変換元の RPG/COBOL ソース・ファイルとそれが
保管されているライブラリー名を指定してください。

FROM メンバー（FROMMBR）

変換元の RPG/COBOL ソース・メンバー名を指定してください。

TO ファイル/ライブラリー（TOSRCF）

変換先となる RPG/COBOL ソース・ファイルとそれが保管されている
ライブラリーを指定してください。
ソース・ファイルは「ユーザー指定の DBCS データ=*YES」
CCSID=65535 で作成することをお勧めします。

TO メンバー（TOMBR）

変換先となる RPG/COBOL ソース・メンバー名を指定してください。

*FROMMBR: 変換元のメンバーと同じ名前

レコードの置き換えまたは追加（MBROPT）

ソース・レコードを追加するかまたは既存のレコードを
上書きで置換えるのかを指示します。

コンパイル・プロセッサー（COMPILE）

*YES: eStudio で CTRL キー+ F7 キーでの
コンパイルするための記述を自動生成します。
*NO: コンパイル・プロセッサーは生成されません。

追加ソースのカラー化（COLOR）

どのようなソースが追加されたのかを
指定したカラーで表示することができます。

*WHT: 白
*BLU: 青
*RED: 赤
*YLW: 黄
*GRN: 緑
*PNK: ピンク
*TRQ: トルコ
*NONE: カラーを指定しません

行数を示すフィールド名（GYOSU）

プログラム・ソース中で SFL 行数を表すフィールドとして
使用されているフィールド名を指定してください。
そのフィールドが演算される直前に適切な演算命令を挿入します。

【RPGソースの変換について】

ADD5250HLR は元の FROM メンバーが RPG III である場合(ソース・タイプが RPG) は
自動的に ILE-RPG ソース(ソース・タイプ= RPGLE )に変換します。
このとき i5/OS の CVTRPGSRC コマンドによってソースは ILE-RPG に変換されますが
CVTRPGSRC でも変換エラーとなるソースは正しい ILE-RPG ソースになるように
ADD5250HLR の中で補正されます。
それでも、お客様の RPG ソースで変換エラーとなる場合は
潟Iフィスクアトロのヘルプ・デスクまでお知らせください。

32. 拡張表示装置ファイルの作成 (CRTEXDSPF)

CRTDSPF コマンドに代わるCRTEXDSPF コマンドは DSPF の拡張を可能にします。
CRTEXDSPF は DSPF を作成するという点で CRTDSPF と同じ機能ですが
さらに

複数の表示レコードを合成する。
24*80 を超える項目の指定を可能にする

という拡張機能を備えています。
つまり CRTDSPF の代わりに CRTEXDSPF を使えば
表示装置ファイル(DSPF)の機能を拡張することができます。

					  拡張表示装置ファイル作成  (CRTEXDSPF)

  選択項目を入力して，実行キーを押してください。

  ファイル  . . . . . . . . . . .                  名前
    ライブラリー  . . . . . . . .     *CURLIB      名前 , *CURLIB
  ソース・ファイル  . . . . . . .   *NONE          名前 , *NONE
    ライブラリー  . . . . . . . .                  名前 , *LIBL, *CURLIB
  ソース・メンバー  . . . . . . .   *FILE          名前 , *FILE
  生成重大度レベル  . . . . . . .   20            0-30
  フラグづけ重大度レベル  . . . .   0             0-30
  表示装置  . . . . . . . . . . .   *REQUESTER     名前 , *NONE, *REQUESTER
				 値の続きは＋
  表示レコードの合成  . . . . . .   *NONE          名前 , *NONE
				 値の続きは＋
  ユーザー指定の DBCS データ  . .   *NO           *NO, *YES
  外字  . . . . . . . . . . . . .   *YES          *YES, *NO
  テキスト ' 記述 ' . . . . . . .   *SRCMBRTXT

【パラメータの説明】

CRTEXDSPF は CRTDSPF コマンドの拡張ですので
CRTDSPFコマンドのパラメータと同じパラメータはIBM マニュアルを参照してください。
拡張されたパラメータは次のとおりです。

  表示装置  . . . . . . . . . . .   *REQUESTER     名前 , *NONE, *REQUESTER
				 値の続きは＋

ここでは最大3つまでの表示レコードの合成を指示することができます。
合成された結果の表示レコードは「SUMMRCD」という名前のレコードとして合成されます。

33. プログラムの WEB 呼出し (CALLWEB)

CALLWEB コマンドとは適用業務プログラムを
ブラウザ上で AutoWeb として呼び出して実行するコマンドです。
ユーザー・メニュー上で IBM CALL コマンドは
適用業務プログラムを 5250 環境で呼び出して実行しますが
CALLWEB コマンドは 5250 環境から
ユーザー適用業務プログラムを AutoWeb として単独で実行することができます。

ユーザー・メニュー上では CALL コマンドではなく、CALLWEB コマンドで呼び出すように
しておくと CALLWEB のニュー・オプションが選択されると自動的にブラウザが
起動されてユーザー・プログラムはそのブラウザの上で起動されます。

	CALLWEB	PGM ( )
	PARM ( ..... )	DEV ( )
	PORT ( )	ADDURL ( )
	STRPCO ( )

【パラメータの説明】

プログラム/ライブラリー（PGM）

CALL 命令と同じように呼び出して
実行するプログラムとそれが保管されているライブラリーの名前を指定します。
呼び出すプログラムは *PGM であれば
RPG/COBOL/CLP/C/REXX など何であっても構いません。

パラメーター（PARM）

このプログラムに渡すパラメータがあれば指定します。
パラメータは文字または数値のどちらでも渡すことができますが
文字の場合は 32バイトまで、数字の場合は P(15,0)です。

装置（DEV）

実行する装置の名前を具体的に指定することができます。

*GEN: 装置名は自動生成されます。
CALLWEB を実行した装置名に S01, S02, ...などを付加するか
または QPADEVxxxx 形式の装置名であれば
次に利用可能な QPADEVxxxx が利用されます。

PORT 番号（PORT）

HTTP サーバーが起動されている PORT の番号を指定します。
ALASKA の PORT 番号を指定してください。
ALASKA が PORT=80 で起動されているときは指定する必要はありません。
*SEARCH を指定すると CALLWEB は ALASKA の PORT 番号を自動検索します。
この省略値は *SEARCH です。

追加のＵＲＬ表示（ADDURL）

表示

スプリット・ウィンドウとして表示するかどうかを指定します。

*YES: スプリット・ウィンドウとして表示します
*NO: スプリット・ウィンドウは使いません
別のタブで表示します。

位置

スプリット・ウィンドウとして表示する位置を指定します。

*TOP: 上部に追加表示します
*BOTTOM: 下部に追加表示します
*RIGHT: 右側に追加表示します
*LEFT: 左側に追加表示します

PCオーガナイザー開始（STRPCO）

このコマンドの実行時に STRPCO を実行するかを指定します。
このコマンドが実行されるときに PC オーガナイザーが既に起動されているのであれば、
この開始を *NO に指定して STRPCO を開始しないことをお勧めします。
STRPCO を続けて実行するとそこで実行が停止してしまう可能性があるからです。
このコマンドの実行前に STRPCO が開始されていないのであれば
このパラメータを *YES にセットして STRPCO を開始してください。

【CALLWEBの処理構造】

CALLWEB が実行された環境のユーザー、パラメータおよび
ライブラリー・リスト, *LDA が AutoWeb で実行される対話式ジョブに継承されます。

CALLWEB は、IBM i の HTTP IP アドレスとして登録されている
IP アドレスを PC オーガナイザーを経由して HTTPサーバー: ALASKA にアクセスします。
ALASKA 内では AutoWeb が起動されて対話式ジョブが別途、生成されて実行されます。

Aでの実行環境のライブラリー・リストはCまで伝えられて
Cでは指定されたプログラムの実行前にはAと同じライブラリー・リストが
セットされてから実行されます。

上記の3つのジョブは別々に動作していますが密接な関係は維持されています。
エンド・ユーザーはAの 5250 エミュレータ上で最初に実行していますが
BやCでエラーが発生すればそれはすべてAに戻されて表示されます。
従ってAを実行しているエンド・ユーザーはBおよびCの処理が
正常に実行されたのかを知ることができます。

CALLWEB で使われる装置名

CALLWEB で呼び出されるプログラムは、現在実行されているジョブとは
別の異なるジョブとして生成されますので装置も異なります。

最初に CALLWEB が実行されたジョブの装置が固定の名前であれば
同じ装置を使用することはできませんので
派生して生成されたジョブでは元の固定の名前に「xxxxS01」、「xxxxS02」のように
Sxx が付加された装置名が生成されます。
CALLWEB を実行した装置名が 10 桁などで S01, ... などの派生ができない場合は
CALLWEB は仮想端末の自動生成機能の可能性を試みます。
このとき

システム値自動構成装置　QAUTOCFG = '1' :オン

かつ

仮想装置の自動構成 : QAUTOVRT = *NOMAX
であれば CALLWEB は次に利用可能な既存の仮想端末(QPADEV xxxx )の中から
タイプ : 5555 で使用可能な最初の仮想端末を選んで接続します。
( 他のプログラムによって使用中の装置は選択されません。) 該当する使用可能な装置が見つからないときは CALLWEB の実行は失敗します。

仮想端末装置をオンにするには

自動生成の仮想端末装置 (QPADEVxxxx) は IPL の直後はオフ (VRYOFF) のままです。
これらの既存の仮想端末装置をオンにしなければ、
新しい仮想端末装置が生成されてしまいます。
このことは CALLWEB 独自のものではなく
PCOMM などの 5250 エミュレータ一般に言えることです。
事前に既存の仮想端末をオン (VRYON) に変更しておけば既存の装置が選択されます。

そこで IPL の直後に

VRYCFG CFGOBJ(QPADEV*) CFGTYPE(*DEV) STATUS(*ON)

を実行すれば仮想端末をまとめてオンに設定することができます。
さらにスタートアップ (QSTRUP) に上記のコマンド実行を登録しておけば
自動的に IPL 直後に仮想端末をオンに変更することができます。

継承される環境

CALLWEB が実行された環境のうち、次のものが (C)の実行環境に継承(COPY)されます。

ユーザー

CALLWEB が実行された環境のユーザー・プロフィールでの
同じユーザーの実行環境が継承されます。
実行ユーザー名も同じでありあたかも同じユーザー名で
サイン・オンして実行したのと同じとなります。

パラメータ

呼び出すプログラムの実行に指定されたパラメータ

ライブラリー・リスト

CALLWEB が実行された環境のライブラリー・リストと
同じライブラリー・リストが継承されます。

*LDA

CALLWEB が実行された環境の *LDA (ただし 1020 バイトのみ)
と同じ *LDA がセットされます。

CALLWEB の実行権限

CALLWEB コマンドを実行するために必要は特殊権限はありません。
従って CALLWEB で呼び出されるジョブも元の CALLWEB が実行された環境の
ユーザーと同じユーザーとして起動しますが、そのために必要な権限は
ありませんので、どのような適用業務にでも CALLWEB を組み込むことができます。

CALLWEB の終了

CALLWEB で呼び出したプログラムはプログラム自身の持つ終了の機能キー(F3=終了)を
押すか、またはブラウザ右上のボタンを押すと終了します。
このとき

サーバー (IBM i) 側で起動していたジョブも同時に終了する。
終了キーによってブラウザやブラウザのタブも閉じて消失する。

ことが行われます。
ただしブラウザやブラウザのタブが正しく消失しない場合もあります。
これはブラウザの設定に依存しています。
ブラウザの設定 (インターネット・オプション) によって
IBM i 接続の IP アドレスを「信頼済みサイト」として次のように登録してください。
この登録によって終了キーとともにブラウザも正しく閉じられるようになります。

34. グラフ作成 ( CRTGRAPH )

CRTGRAPH コマンドは与えられた数値を基にブラウザを起動してグラフに表示するコマンドです。
5250 エミュレータ環境で CRTGRAPH コマンドを実行すると
ブラウザが自動的に起動されてグラフを表示します。

CRTGRAPH	GRAPH ( )
TEXT ( )
ITEMS (( ラベル数量 ) ..... )
ADDURL ( )
STRPCO ( )		＞

【パラメータの説明】

グラフ（GRAPH）

作成するグラフの種類を指定します。

*COLUMN: 縦棒グラフ
*BAR: 横棒グラフ
*LINE: 折れ線グラフ
*AREA: 面グラフ
*PIE: 円グラフ

見出しタイトル（TEXT）

グラフを説明する最上部に表示する表題を指定します。

項目 x 30（ITEMS）

各項目の見出し ( 20A ) と表示する数量 ( 11,2 ) のセットを
最大 30 個まで指定します。

追加のＵＲＬ表示（ADDURL）

表示

スプリット・ウィンドウとして合わせて表示するかどうかを指定します。
表示を *NO と指定した場合は別のタブとして表示されます。

*YES: スプリット・ウィンドウとして表示します
*NO: スプリット・ウィンドウは使いません
別のタブで表示します。

位置

スプリット・ウィンドウとして表示するときは
このウィンドウをどの位置に追加するかを指定します。

*TOP: 上部に追加表示します
*BOTTOM: 下部に追加表示します
*RIGHT: 右側に追加表示します
*LEFT: 左側に追加表示します

PC オーガナイザー開始（STRPCO）

このコマンドを開始するときに合わせて STRPCO も開始するかどうかを指定します。
このコマンドの実行前に既に PC オーガナイザーが開始されていると
わかっているときはこの値は *NO として STRPCO は開始しないでください。
STRPCO を続けて開始するとそこで実行が停止する場合があるのを避けるためです。

グラフのサンプル

GO QTROBJ/GRAPH または GO QTROBJ/DDS メニューの「6. 画像およびグラフ・メニュー」を
選択すればグラフのサンプル・メニューを表示することができます。

【解説】

11.縦棒グラフ～ 15. 面グラフを選択すると各種のグラフをブラウザに表示することができます。
グラフのさらに詳しい解説はこちらをご覧ください。

APP.WIZARD でプログラムを自動生成する

App.Wizard はデータ・ベースに基づいて DSPF ソース、PRTF ソース、RPG ソースなどを
生成してプログラム開発を支援します。
一般に新規開発とはいっても社内のソフトウェア資産をコピーして作成するという事例が多いようですが
App.Wizard を使うとわずかな時間で高品質なソースを生成することができます。
また生成の基礎となるテンプレート・ソースも自社用のソースを基盤として生成することも可能です。

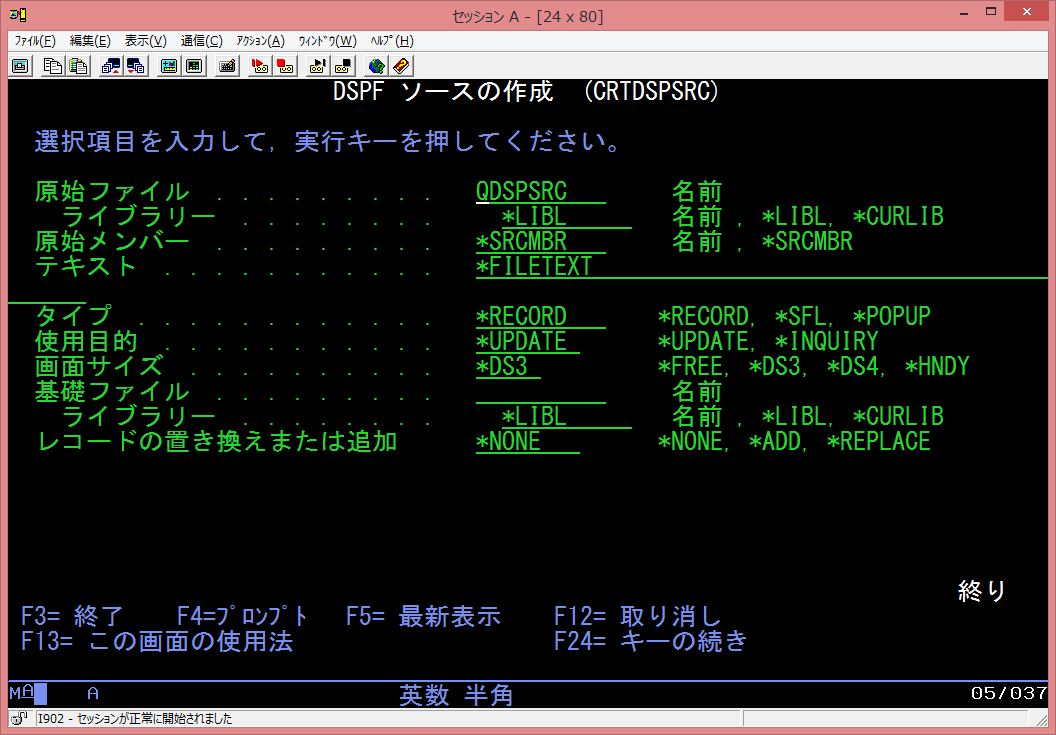

41. DSPFソースの生成 (CRTDSPSRC)

CRTDSPSRC は基礎となるデータ・ベースに基づいて
それを使用する適用業務に必要な DSPF ソースを生成します。
CRTDSPSRC は DFU のような 1 レコード 1 画面の単票形式の画面から SFL 型の照会画面や
入力画面まで様々なパターンの DSPF ソースを生成することができます。

CRTDSPSRC	SRCF ( )
SRCMBR ( )	TEXT ( )
TYPE ( )	USE ( )
DSPSIZ ( )	FILE ( 基礎ファイル名 )
MBROPT ( )		＞

【パラメータの説明】

原始ファイル / ライブラリー（SRCF）

DSPF ソースを入れるソース・ファイルとライブラリー名を指定します。

原始メンバー（SRCMBR）

生成する DSPF ソースのメンバー名を指定します。

テキスト（TEXT）

DSPF の表題を指定します。
表題は DSPF のテキストとしても使用されます。

タイプ（TYPE）

アプリケーションのタイプを指定します。
この指定するタイプによって生成される DSPF ソースが異なります。

*RECORD: 1 レコード 1 画面の DFU 形式を生成します
*SFL: SFL レコードの画面を生成します
*POPUP: POPUP ウィンドウの画面を生成します

使用目的（USE）

更新用なのか照会目的なのかを指定します。

*UPDATE: DSPF は更新用として使われます。
*INQUIRY: DSPF は照会用として使われます

画面サイズ（DSPSIZ）

DSPF の画面サイズを指定します。

*DS3: 24 X 80形式
*DS4: 27 X 132形式
*FREE: 5250 ハンドラーによるフリー・サイズ
*HNDY: この画面はハンディ・ターミナルに使用します。

基礎ファイル / ライブラリー（FILE）

生成の基礎となるデータ・ベース名 (PF/LF) を指定してください。
ただし、これはユニークなキーつきのファイルでなくてはなりません。

レコードの置き換えまたは追加（MBROPT）

既存のソース・ファイルへの置換えまたは追加を指定します。

*ADD: 初めてのレコードとして追加します。
もし既存のソース・メンバーがあれば
エラーとして上書きは行いません。
*REPLACE: 既存のソース・メンバーがあれば上書きで置換えます。

【解説】

DSPF ソースは ASNET.USR/QDSPSRC のソース・メンバーから生成されます。
お客様はこれらのソース・メンバーを自社独自のものに置換えたり
ASNET.USR/QDSPSRC のメンバーをカスタマイズすることができます。

ソース・ファイル	メンバー	説明
ASNET.USR/QDSPSRC	RECORD	DFU タイプの 1 レコード 1 画面形式の更新系 DSPF
	DSPLY	DFU タイプの 1 レコード 1 画面形式の照会系 DSPF
	SFL	SFL レコードの照会画面
	SFLUPD	SFL レコードの更新画面
	WINDOW	POPUP レコードの照会画面

DSPF ソースの更新規則

お客様はこの規則に準じた独自のソース・メンバーを生成の基礎となる
ソース・メンバーとして上記と同じ名前で登録することができます。
ただし結果についてはお客様の責任の範囲内としてお願い致します。

<...> ....... < >内の文字列を可変長の文字列として置換える
[ ... ] ....... [ ]内の文字列を指定した文字列と同じ長さで置換える

[DSPF]: DSPF の名前
<TEXT>: DSPF のテキスト
[SRCINFO]: ソース情報
[DATE]: 本日の日付
[TIME]: 現在の時刻
[USER]: ユーザー名

キー・フィールドの更新

*KEY-FROM ～ *KEY-END のあいだのソース・レコードで次の条件を満たすもの

<KEYCOL>: キー・フィールド名
[KEYFLD]: 同上
<KEYTXT>: キー・フィールドのテキスト
<KEYCOL>: 同上

データ・フィールドの更新

*DTA-FROM ～ *DTA-END のあいだのキー・フィールドでないフィールド

[DTAFLD]: データ・フィールド名
<DTACOL>: データ・フィールドの欄見出し
<FLDTXT>: データ・フィールドのテキスト
<PGM>: プログラム名
<TEXT>: DSPF のテキスト

CRTDSPSRC の実行画面

CRTDSPSRC               DSPF ソースの生成         QTRSRC/QDSPSRC(PGM661FM)
                                                  *RECORD
  表示する項目を指定して実行キーを押してください。

 使用 :H= 縦方向に並べる D= 横方向に並べる

    順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
0001   1.00   H    SHCODE        A       10       商品 ｺｰﾄﾞ
0002   2.00   H    SHNAME        O       24       商品名
0003   3.00   H    SHTANK        S        7   0   単価
0004   4.00   H    SHSCOD        A        4       品種 ｺｰﾄﾞ

F3= 終了     F15= 他のデータ・ベースの取込み       F21= すべての選択

【解説】

使用

このフィールドを縦方向に配置するのか横方向へ配置するのかを
指定します。 ( H=縦方向, D=横方向 )
使用の指定のないフィールドは表示用に出力されません。

F15= 他のデータ・ベースの取込み

他のデータ・ベースをインクルードします。

 CRTDSPSRC                他のデータ・ベースの取込み

  選択項目を入力して、実行キーを押してください。

    ファイル名 . . . . . . . . . . . HINSHU          名前 , リストは F4 キー
      ライブラリー . . . . . . . . .    QTRFIL       名前 , *CURLIB, *LIBL

【解説】

インクルードしたいデータ・ベースの名前を指定してください。

 CRTDSPSRC               DSPF ソースの生成         QTRSRC/QDSPSRC(PGM661FM)
                                                   *RECORD
   表示する項目を指定して実行キーを押してください。

  使用 :H= 縦方向に並べる D= 横方向に並べる

     順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
 0001   1.00   H    SHCODE        A       10       商品 ｺｰﾄﾞ
 0002   2.00   H    SHNAME        O       24       商品名
 0003   3.00   H    SHTANK        S        7   0   単価
 0004   4.00   H    SHSCOD        A        4       品種 ｺｰﾄﾞ

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -  - - -

  他のデータ・ベースの取込み                              QTRFIL/HINSHU
              X= 選択
 0001               HNSCOD        A        4       品種 ﾃｰnﾞ
 0002          X    HNSNAM        O       14       品種名

【解説】

インクルードを指定したデータ・ベースのレイアウトが下部に表示されます。
インクルードしたいフィールドを「X=選択」を指定してください。

 CRTDSPSRC               DSPF ソースの生成         QTRSRC/QDSPSRC(PGM661FM)
                                                   *RECORD
   表示する項目を指定して実行キーを押してください。

  使用 :H= 縦方向に並べる D= 横方向に並べる

     順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
 0001   1.00   H    SHCODE        A       10       商品 ｺｰﾄﾞ
 0002   2.00   H    SHNAME        O       24       商品名
 0003   3.00   H    SHTANK        S        7   0   単価
 0004   4.00   H    SHSCOD        A        4       品種 ｺｰﾄﾞ
 0005   5.00   H    HNSNAM        O       14       品種名

F3= 終了     F15= 他のデータ・ベースの取込み       F21= すべての選択

【解説】

インクルードしたフィールドが最下部に追加されます。
必要であれば順序番号を更新して表示順序を入れ替えてください。

修正を指示せずに実行キーを押せば DSPF ソースが生成されます。
生成された DSPF ソースは CRTDSPF または PRTEXDSPF によって DSPF を作成してください。

42. PRTFソースの生成 (CRTPRTSRC)

CRTPRTSRC は基礎となるデータ・ベースに基づいて
それを使用する適用業務に必要な PRTF ソースを生成します。
CRTPRTSRC は伝票形式の縦型のレコード印刷や、一覧表形式の印刷のための
PRTF ソースを生成することができます。

CRTPRTSRC	SRCF ( )
SRCMBR ( )	TEXT ( )
TYPE ( )	ORIENT ( )
FILE ( 基礎ファイル名 )
MBROPT ( )
PAGESIZE ( )
LPI ( )	CPI ( )	＞

【パラメータの説明】

原始ファイル / ライブラリー（SRCF）

PRTF ソースを入れるソース・ファイルと
ライブラリー名を指定します。

原始メンバー（SRCMBR）

生成する PRTF ソースのメンバー名を指定します。

テキスト（TEXT）

PRTF の表題を指定します。
表題は PRTF のテキストとしても使用されます。

タイプ（TYPE）

アプリケーションのタイプを指定します。
この指定するタイプによって生成される PRTF ソースが異なります。

*RECORD: 1 レコード 1 画面の伝票形式を生成します。
*REPORT: 一覧表形式の PRTF を生成します。

印刷の向き（ORIENT）

印刷する方向を指定します。

*LANDSCAPE: 横方向の一覧形式
*PORTRAIT: 縦方向の伝票形式

基礎ファイル / ライブラリー（FILE）

生成の基礎となるデータ・ベース名 (PF/LF) を指定してください。
ただし、これはユニークなキーつきのファイルでなくてはなりません。

レコードの置き換えまたは追加（MBROPT）

既存のソース・ファイルへの置換えまたは追加を指定します。

*ADD: 初めてのレコードとして追加します。
もし既存のソース・メンバーがあれば
エラーとして上書きは行いません。
*REPLACE: 既存のソース・メンバーがあれば上書きで置換えます。

ページ・サイズ（PAGESIZE）

用紙のページの大きさを指定します。
ページ・サイズ情報は DDS の作成には必要ではありませんが
CRTPRTF コマンドで印刷ファイルを作成するときに指定する項目として
ここで指定したページ・サイズをオーバーすることがないかどうか検査が行われます。

長さ --1 ページ当たりの行数

１ページ当たりの行数を示します。
66 または 88 を指定してください

幅 --1 行当たりの文字数

用紙の長さが 66 のときは 132 を、
用紙の長さが 88 のときは 198 を指定してください

測定方法

*ROWCOL: ページの長さおよびページ幅は、
行数と桁数で測定されます。
*UOM: ページの長さおよびページ幅は、
UOM パラメーターに指定して単位で測定されます。

行／インチ（LPI）

１インチ当たりの行数を指定します。
ページ・サイズが 66 のときは 6 と指定します。
ページ・サイズが 88 のときは 8 と指定します。

1 インチ当たりの文字数（CPI）

１インチ当たりの文字数を指定します。
ページ・サイズが 66 のときは 10 と指定します。
ページ・サイズが 88 のときは 15 と指定します。

【解説】

PRTF ソースは ASNET.USR/QPRTSRC のソース・メンバーから生成されます。
お客様はこれらのソース・メンバーを自社独自のものに置換えたり
ASNET.USR/QPRTSRC のメンバーをカスタマイズすることができます。

ソース・ファイル	メンバー	説明
ASNET.USR/QPRTSRC	REPORT	一覧表形式の PRTF
	RECORD	単票形式の印刷 PRTF

PRTF ソースの更新規則

<...> ....... < >内の文字列を可変長の文字列として置換える
[ ... ] ....... [ ]内の文字列を指定した文字列と同じ長さで置換える

[PRTF]: PRTF の名前
<TEXT>: PRTF のテキスト
[SRCINFO]: ソース情報
[DATE]: 本日の日付
[TIME]: 現在の時刻
[USER]: ユーザー名

キー・フィールドの更新

*KEY-FROM ～ *KEY-END のあいだのソース・レコードで次の条件を満たすもの

<KEYCOL>: キー・フィールド名
[KEYFLD]: 同上
<KEYTXT>: キー・フィールドのテキスト
<KEYCOL>: 同上

データ・フィールドの更新

*DTA-FROM ～ *DTA-END のあいだのキー・フィールドでないフィールド

[DTAFLD]: データ・フィールド名
<DTACOL>: データ・フィールドの欄見出し
<FLDTXT>: データ・フィールドのテキスト
<PGM>: プログラム名
<TEXT>: PRTF のテキスト

CRTPRTSRCの実行画面

 CRTPRTSRC               PRTF ソースの生成         QTRSRC/QPRTSRC(PGM611P)
                                                   *REPORT
   表示する項目を指定して実行キーを押してください。
                                                            用紙方向  *LANDSCAPE
  使用 :H= 縦方向に並べる D= 横方向に並べる

     順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
 0001   1.00        SHCODE        A       10   0   商品 ｺｰﾄﾞ
 0002   2.00        SHNAME        O       24   0   商品名
 0003   3.00        SHTANK        S        7   0   単価
 0004   4.00        SHSCOD        A        4   0   品種 ｺｰﾄﾞ

F3= 終了     F15= 他のデータ・ベースの取込み       F21= すべての選択

【解説】

使用

このフィールドを縦方向に配置するのか
横方向へ配置するのかを指定します。 ( H=縦方向, D=横方向 )
使用の指定のないフィールドは表示用に出力されません。

F15= 他のデータ・ベースの取込み

他のデータ・ベースをインクルードします。

CRTPRTSRC                他のデータ・ベースの取込み

 選択項目を入力して、実行キーを押してください。

   ファイル名 . . . . . . . . . . . HINSHU          名前 , リストは F4 キー
     ライブラリー . . . . . . . . .    QTRFIL       名前 , *CURLIB, *LIBL

F3= 終了       F4= プロンプト                       F12= 前画面

【解説】

インクルードしたいデータ・ベースの名前を指定してください。

 CRTPRTSRC               PRTF ソースの生成         QTRSRC/QPRTSRC(PGM611P)
                                                   *REPORT
   表示する項目を指定して実行キーを押してください。
                                                            用紙方向  *LANDSCAPE
  使用 :H= 縦方向に並べる D= 横方向に並べる

     順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
 0001   1.00        SHCODE        A       10       商品 ｺｰﾄﾞ
 0002   2.00        SHNAME        O       24       商品名
 0003   3.00        SHTANK        S        7   0   単価
 0004   4.00        SHSCOD        A        4       品種 ｺｰﾄﾞ

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

  他のデータ・ベースの取込み                              QTRFIL/HINSHU
              X= 選択
 0001               HNSCOD        A        4       品種 ﾃｰnﾞ
 0002          X    HNSNAM        O       14       品種名

【解説】

インクルードを指定したデータ・ベースのレイアウトが下部に表示されます。
インクルードしたいフィールドを「X=選択」を指定してください。

CRTPRTSRC               PRTF ソースの生成         QTRSRC/QPRTSRC(PGM611P)
                                                  *REPORT
  表示する項目を指定して実行キーを押してください。
                                                           用紙方向  *LANDSCAPE
 使用 :H= 縦方向に並べる D= 横方向に並べる

    順序   使用   フィールド  TYPE  長さ   DEC  欄見出し
0001   1.00        SHCODE        A       10   0   商品 ｺｰﾄﾞ
0002   2.00        SHNAME        O       24   0   商品名
0003   3.00        SHTANK        S        7   0   単価
0004   4.00        SHSCOD        A        4   0   品種 ｺｰﾄﾞ
0005   5.00        HNSNAM        O       14   0   品種名

F3= 終了     F15= 他のデータ・ベースの取込み       F21= すべての選択

【解説】

インクルードしたフィールドが最下部に追加されます。
必要であれば順序番号を更新して表示順序を入れ替えてください。

修正を指示せずに実行キーを押せば PRTF ソースが生成されます。
生成された PRTFソースは CRTPRTF または PRTEXPRTF によって PRTF を作成してください。

43. RPG ソースの生成 (CRTRPGSRC)

生成された DSPF または PRTF を処理するための
ILE-RPG ソースを自動生成することができます。

CRTRPGSRC	SRCF ( )
SRCMBR ( )	TEXT ( )
FILE ( 基礎ファイル名 )
DSPF ( 表示装置／印刷装置ファイル名 )
P5250GLR ( )	MBROPT ( )	＞

【パラメータの説明】

原始ファイル / ライブラリー（SRCF）

RPG ソースを入れるソース・ファイルとライブラリー名を指定します。

原始メンバー（SRCMBR）

生成する RPG ソースのメンバー名を指定します。

テキスト（TEXT）

RPG の表題を指定します。

基礎ファイル / ライブラリー（FILE）

生成の基礎となるデータ・ベース名 (PF/LF) を指定してください。
ただし、これはユニークなキーつきのファイルでなくてはなりません。

表示装置／印刷装置ファイル / ライブラリー（DSPF）

処理の対象となる DSPF または PRTF の名前を指定します。
CRTRPGSRC は、このファイルを解析してどのような RPG ソースを生成するかを決定します。

5250 ハンドラーの追加（P5250GLR）

生成された RPG ソースに 5250 ハンドラーを追加します。

レコードの置き換えまたは追加（MBROPT）

既存のソース・ファイルへの置換えまたは追加を指定します。

*ADD: 初めてのレコードとして追加します。
もし既存のソース・メンバーがあればエラーとして上書きは行いません。
*REPLACE: 既存のソース・メンバーがあれば上書きで置換えます。

【解説】

CRTRPGSRC コマンドは指定された DSPF や PRTF のタイプに応じた ILE-RPG ソースを
ASNET.USR/QRPGLESRC のメンバーの中から選択して自動生成します。
お客様はこれらのソース・メンバーを自社独自のものに置換えたり
ASNET.USR/QDSPSRC のメンバーをカスタマイズすることができます。

ソース・ファイル	メンバー	説明
ASNET.USR/QRPGLESRC	RECORD	DFU タイプの 1 レコード 1 画面形式の DSPF 用の更新系 RPGソース
	DSPLY	DFU タイプの 1 レコード 1 画面形式の DSPF 用の照会系 RPG ソース
	SFL	SFL レコード照会系 RPG ソース
	SFLUPD	SFL レコードの更新系 RPG ソース
	WINDOW	POPUP ウィンドウの照会系 RPG ソース
	REPORT	一覧表印刷出力のための RPG ソース
	DENPYO	単票形式の印刷出力 RPG ソース

RPGソースの更新規則

<...> ....... < >内の文字列を可変長の文字列として置換える
[ ... ] ....... [ ]内の文字列を指定した文字列と同じ長さで置換える

<PGM>: 可変長のプログラム名
[TEXT]: 固定長のテキスト名
[FILE]: 固定長の基礎となるファイル名
[DSPF]: 固定長の DSPF または PRTF 名
[DSPLIB]: 固定長の DSPF/PRTF のライブラリー名
[SRCINFO]: ソース情報
[DATE]: 本日の日付
[TIME]: 現在の時刻
[USER]: ユーザー名
[KEYFLD]: キー・フィールド名

44. MENU ソースの生成 (CRTMNUSRC)

MENU を作成するための PNLGRP (=パネル・グループ)のソースを作成します。

CRTMNUSRC	SRCF ( )
SRCMBR ( )
TEXT ( )
ITEM (( オプション番号項目 ' テキストコマンドまたは CALL 文 ) ..... )
MBROPT ( )		＞

【パラメータの説明】

原始ファイル / ライブラリー（SRCF）

MENU ソースを入れるソース・ファイルとライブラリー名を指定します。

原始メンバー（SRCMBR）

生成する MENU ソースのメンバー名を指定します。

テキスト（TEXT）

MENU の表題を指定します。

メニュー項目（ITEM）

メニュー項目はオプション番号 + 項目テキスト + コマンドまたは
CALL 文の組み合わせを最大 24 個まで登録することができます。

レコードの置き換えまたは追加（MBROPT）

既存のソース・ファイルへの置換えまたは追加を指定します。

*ADD: 初めてのレコードとして追加します。
もし既存のソース・メンバーがあれば
エラーとして上書きは行いません。
*REPLACE: 既存のソース・メンバーがあれば上書きで置換えます。

【解説】

MENUソースの作成はパネル・グループ (*PNLGRP) のソースを生成します。
ユーザーのソース・ライブラリーには、あらかじめ

CRTSRCPF FILE(MYSRCLIB/QMNUSRC) RCDLEN(92)
IGCDTA(*YES) CCSID(65535) AUT(*ALL)

によって 92 バイトの漢字処理可能なソース・ファイルを作成しておいてください。

MENU ソースの生成が完了すれば

CRTMNU MENU(MYLIB/MENU) TYPE(*UIM)
SRCFILE(MYSRCLIB/QMNUSRC) AUT(*ALL)

のようにして *UIM を指定してメニューを作成してください。

パネル・グループとは

IBM のユーティリティー・メニューの 90% 以上が
このパネル・グループによるメニューです。
WRKQRY, WRKOUTQ, WRKACTJOB などの
ユーティリティーのインターフェースも
パネル・グループ (*PNLGRP) と呼ばれるオブジェクトによってできており
DSPF は使用されていません。
パネル・グループは IBM の開発用のインターフェースであり
パフォーマンスに優れた、HTML のようなタグ言語です。
F1 キーを押して表示されるヘルプもパネル・グループです。
まだパネル・グループ (*PNLGRP) に馴染みのない方も
この機会にパネル・グループを
積極的にご利用されることをお勧め致します。
AutoWeb ではパネル・グループを HTML に変換する等、
パネル・グループに関するユーティリティーも用意されています。

ストアド・プロシージャー

SQL. RPG または QUERY/400などからストアド・プロシージャーを作成します。
ストアド・プロシージャーとは SQLアーキテクチャーによって
データ・ベースにアクセスしてデータを抽出するプロシージャーのことです。
かつてはストアド・プロシージャーは内部記憶式プロシージャーとも呼ばれていました。
SQL文を利用したデータ抽出の仕組みをプログラムとして保管したものと考えてよいでしょう。

ただしストアド・プロシージャーというオブジェクトが *PGM や *QRYDFN のように
オブジェクト・タイプとして存在しているわけではありません。
ストアド・プロシージャーとして登録/作成することはできますが
あるオブジェクトを DSPPGM などのコマンドを使って
それがストアド・プロシージャーであることを簡単に識別することはできません。
( ストアド・プロシージャーがどこにどのように登録されているかは後述します。)

ストアド・プロシージャーが重要であるのはストアド・プロシージャーが
IBM i のデータ・ベースを簡単に抽出できる汎用的な機能だからです。
例えば ODBCドライバーという機能名を聞いたことがあると思いますが
ODBCドライバーはクライアント/サーバー・モデル( C/S ) においてクライアントからの要求を
ODBCドライバーが結果セットをクライアントの VisualBASICのプログラムなどへ戻す役割を担っています。
このODBCドライバーがサーバー内でアクセスしているのがストアド・プロシージャーです。
ODBCドライバーは SQL文を直接、実行しているように見えますが
実は一時的にストアド・プロシージャーを作成して、
そのストアド・プロシージャーにデータを要求しているのです。
つまりデータ・ベースを直接、アクセスしているのはストアド・プロシージャーに他なりません。

ここで紹介する機能を使ってストアド・プロシージャーを作成すれば、
もちろん C/S モデルを実現することができますが
C/S モデルはもはや衰退したソリューションです。
Web化が進んだ今日では C/S モデルは廃止の運命にあります。
代わって登場したのが Webであり、Web上ではストアド・プロシージャーは
簡単にデータ・ベースをアクセスできるという利点を生かして次のような場面に応用されます。

AutoWeb

動的なコンボボックス
POPUP検索

eStudio 系

各種グラフの表示 (縦棒、横棒、円グラフ, 折れ線グラフ)
生産計画などのシミュレーション適用業務

ただし、これらの機能を実現するために必ずしも
ストアド・プロシージャーの作成が必要となるわけではありません。
DDSソースの簡単な記述でデータ・ベースを十分にアクセスできるのであれば
DDSソースに適切な記述をしておけばストアド・プロシージャーの作成は必要ありません。
例えば担当者マスターを読んでコンボボックスにしたい場合、
担当者が全員でも 20名であれば、すべての担当者レコードを読むだけで済みますから
DDSの記述だけで十分であり、あえてストアド・プロシージャーを作成する必要もありません。
しかし支店別に支店を指定して担当者を表示するように制御したい場合や
特定の条件によって担当者レコードを抽出したいのであれば条件に適うような
ストアド・プロシージャーを作成することを考慮しなければなりません。

ストアド・プロシージャーの種類は大別して

SQL

動的コンボボックスや POPUP検索用に REFFLD+TEXT記述の検査でよい場合は
CRTDSPF して実行すれば SQLストアド・プロシージャーは自動生成されます。
事前にプロシージャーを作成しておく必要はありません。
簡易ではなく独自に SELECT文を記述してプロシージャーを作成したい場合に
SQLプロシージャーとして作成することができます。

RPG/COBOL または C

事前にRPG/COBOLまたは C言語によって
細かな制御を必要とするプロシージャーを作成するのであれば
RPG/COBOLまたは C言語によって作成したプログラムを
プロシージャーとして登録することができます。

QUERY/400(QRYDFN)

事前に作成したQUERYをプロシージャーとして登録することもできます。
QUERYであればレコード選択をわかりやすく抽出することができ
簡単にレコード選択が正しいことを
QUERYの実行によって検証することができます。

ストアド・プロシージャーのさらにくわしい説明は「ストアド・プロシージャーとは?」を参照してください。

51. SQL ストアド・プロシージャーの作成 (CRTSQLPRC)

CRTSQLPRC コマンドは　SQL, プログラム(RPG, COBOL, C)
または QUERY/400定義からストアド・プロシージャーを作成します。
プログラムやQRYDFN からストアド・プロシージャーを作成するのであれば
それらのプログラムや QRYDFN定義は事前に作成しておく必要があります。
作成したストアド・プロシージャーは AutoWeb の動的コンボボックスや
POPUP検索に利用することができますが
動作を確認するにはあとで紹介する「ODBCドライバーの実行」によって確認することができます。

                    ストアドプロシージャーの作成  (CRTSQLPRC)

  選択項目を入力して，実行キーを押してください。

  ストアド・プロシージャー  . . .   *NONE          名前 , *NONE
    ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL
  タイプ  . . . . . . . . . . . .   *SQL          *SQL, *RPG, *COBOL...
  ポップアップ検索  . . . . . . .   *NO           *YES, *NO
  SQL 文   . . . . . . . . . . . .   SELECT





                                                                     ...
  レコードの選択  . . . . . . . .   *NO           *KEY, *RRN, *NO

CRTDSQLPRC	PROC ( )
TYPE ( )	SELECT ( SELECT )
POPUP ( )
PGM ( )
SELRCD ( )
REPLACE ( )		＞

【パラメータの説明】

ストアド・プロシージャー/ライブラリー（PROC）

ストアド・プロシージャーと、それが保管されている
ライブラリーの名前を指定してください。

タイプ（TYPE）

ストアド・プロシージャー作成の基底となる
プログラムのオブジェクト・タイプを指定してください。
*SQL, *RPG, *COBOL, *QRYDFN または *C を指定します。
*SQL 以外では作成の基底となるプログラムが既に存在していなければなりません。

SQL文（SELECT）

タイプに *SQL と指定した場合は
ここで SQL の SELECT 文を入力してください。

ポップアップ検索（POPUP）

作成しようとするストアド・プロシージャーを
POPUP 検索として利用するのであれば *YES として指定してください。

プログラムまたは QUERY/ライブラリー（PGM）

タイプに *SQL 以外を指定した場合は
ここにプログラム名とそれが保管されているライブラリーの名前を指定してください。

レコードの選択（SELRCD）

実行時にレコードを選択したい場合は
*KEY(キーによる選択)または *RRN(RRNによる選択)を指定してください。

既存のプロシージャーの置換え（REPLACE）

同じ名前のプロシージャーが既に存在している場合に、
これを置換えてよいかどうかを指示します。

*YES: 同じ名前があれば上書きします。
*NO: 同じ名前があれば上書きしません。

ストアド・プロシージャーの保管

対話式SQL では

SELECT * FROM SYSIBM/SQLPROCEDURES

を実行するとストアド・プロシージャーの一覧を表示することができます。
またストアド・プロシージャーの一覧は

SYSIBM/SQLPROCS　(論理ファイル)

または

QSYS2/SYSROUTINE　(物理ファイル)

というファイルに保存されています。

52. ODBC ドライバーの実行 (ODBCDVR)

ODBCドライバーとはクライアントに代わってストアド・プロシージャーを起動して、
ストアド・プロシージャーからの結果セットのデータを
クライアントに戻す機能を果たすプログラムのことです。
ここで提供されるODBCドライバーとは C/Sモデルのためのものではなく
ストアド・プロシージャーを実行してテストしたり、
結果セットをXML やデータとして TCP/IP通信でブラウザへ戻すためのものです。
この ODBCドライバーはブラウザからの要求に応えて
ストアド・プロシージャーからの結果セットをブラウザに戻すだけでなく、
ユーザーが作成したストアド・プロシージャーをテストすることができます。

				ODBC ドライバー  (ODBCDVR)

選択項目を入力して，実行キーを押してください。

ストアド・プロシージャー  . . .   *NONE          名前 , *NONE
ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL
サービス・プログラム  . . . . .   *NONE          名前 , *NONE
ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL
ポップアップ検索  . . . . . . .   *NO           *YES, *NO
SQL 文   . . . . . . . . . . . .   SELECT





WHERE 句   . . . . . . . . . . .   *NONE



出力するレコードの数  . . . . .   *END           数値 , *END
出力形式  . . . . . . . . . . . > *XML          *DATA, *XML, *CSV
文字セット  . . . . . . . . . .   *SHIFT_JIS    *SHIFT_JIS, *UTF-8
出力  . . . . . . . . . . . . .   *PRINT        *, *PRINT, *TCPIP

追加のパラメーター

コピー開始レコード番号  . . . .   *START         数値 , *START
コピー終了レコード番号  . . . .   *END           数値 , *END

ODBCDVR	PROC ( )
SRVPGM ( )
POPUP ( )
SELECT ( SELECT )	WHERE ( )
NBRRCDS ( )	OUTFMT ( )
CHARSET ( )	OUTPUT ( )
FROMRCD ( )
TORCD ( )
FROMKEY ( (キーの値キーの値キーの値 ... ) )
TOKEY ( (キーの値キーの値キーの値 ... ) )
DEBUG ( )		＞

【パラメータの説明】

ストアド・プロシージャー/ライブラリー（PROC）

ストアド・プロシージャーと、それが保管されている
ライブラリーの名前を指定してください。

サービス・プログラム/ライブラリー（SRVPGM）

サービス・プログラムと、それが保管されている
ライブラリーの名前を指定してください。

ポップアップ検索（POPUP）

POPUP検索として利用するのであれば *YES として
指定してください。

SQL文（SELECT）

ストアド・プロシージャーを指定しない(*NONE)場合は
SQL SELECT文を直接、打鍵してください。

出力するレコードの数（NBRRCDS）

出力したいレコード数を指定することができます。
*END であれば最後のレコードに至るまで出力されますが
レコード数を指定することもできます。

出力形式（OUTFMT）

出力様式を指定してください。
*DATA, *XML または *CSV を指定することができます。

文字セット（CHARSET）

ODBC ドライバーの出力をブラウザに戻す場合の出力文字セットを指定します。

SHIFT_JIS: シフト JIS コード
UTF-8: UNICODE の URF-8 を指定します

出力（OUTPUT）

出力の方法を指定します。

*PRINT: 印刷出力
*TCPIP: TCP/IP通信
*: 画面出力

コピー開始レコード番号 / 終了レコード番号（FROMRCD～TORCD）

選択するレコード番号の開始番号と終了番号を指定することができます。

コピー開始レコード・キー / 終了レコード・キー（FROMKEY～TOKEY）

選択するレコード・キーの開始キーと終了キーを指定することができます。

デバッグ・モード（DEBUG）

障害のときの原因の調査のためのデバッグ情報を出力します。

*YES: デバッグ情報を出力する
*NO: デバッグ情報を出力しない

53. SQL ストアド・プロシージャーの処理 (WRKSQLPRC)

WRKSQLPRCコマンドを使えば、現在、どのようなストアド・プロシージャーが
IBM i に登録されているかを調べることができます。
一般にストアド・プロシージャーの一覧を調べるコマンドは i5/OS には提供されていませんので
この WRKSQLPRC がストアド・プロシージャーを知るための唯一のコマンドとなります。

 WRKSQLPRC            SQL ストアド・プロシージャーの処理

 ユーザー・プロフィール . . . . :

 オプションを入力して，実行キーを押してください。
   2= 変更   4= 削除   5= 表示

 OPT   プロシージャ    ライブラリー      タイプ    テキスト
       RPGSET      TEST.COM    *RPGLE    ストアド・プロシージャー結果
       P3          QTROBJ      *SQL     SQL PROCEDURE P3
       P1          QGPL        *SQL     SQL PROCEDURE P1
       P2          QGPL        *SQL     SQL PROCEDURE P2
       P4          R610OBJ     *SQL     SELECT TKCODE, TKNMJ FROM QTRF
       QACXSQBC9R  QUSRTEMP    *SQL     SQL PROCEDURE QACXSQBC9R
       P1          QRPLOBJ     *SQL     SQL PROCEDURE P1
       QACXW858RG  QUSRTEMP    *SQL     SELECT SHCODE,SHNAME,SHTANK FR
       QACX0RKQL7  QUSRTEMP    *SQL     SELECT TACODE, TTNAMJ FROM QTR
       QACX6QR8YV  QUSRTEMP    *SQL     SELECT TACODE, TTNAMJ FROM QTR
       QACX0RJHY8  QUSRTEMP    *SQL     SELECT TACODE, TTNAMJ FROM QTR
       QACXNCM226  QUSRTEMP    *SQL     SELECT TACODE, TTNAMJ FROM QTR
       QACXLAHG7R  QUSRTEMP    *SQL     SELECT TACODE, TTNAMJ FROM QTR
                                                                       続く ...
 F3= 終了   F12= 取消し
 (C) COPYRIGHT OFFICE QUATTRO 2016.

【パラメータの説明】

プロシージャー/ライブラリー

登録されているプロシージャーの名前とそれが保管されているライブラリーの名前です。
ライブラリー QUSRTEMP に保管されている「QACXSQBC9R」のような
名前は AutoWeb によって自動生成されたプロシージャーです。
DDS に記述した動的なコンボボックスや
PROMPT 検索要求に必要なプロシージャーは AutoWeb によって自動生成されます。
これも実行の都度、生成されるのではなく一度でも生成されると次にはそれが再利用されますので
実行の都度、無制限に増えていくことはありません。

タイプ

*SQL: SQL文によるストアド・プロシージャー
*RPGLE: ILE-RPG によるストアド・プロシージャー(ユーザー作成)
*CBL: COBOL によるストアド・プロシージャー(ユーザー作成)
*QRYDFN: QUERY/400 によるストアド・プロシージャー(ユーザー作成)

54. SQL ストアド・プロシージャーの削除 (DLTSQLPRC)

DLTSQLPRC コマンドは既存の SQL ストアド・プロシージャーを削除します。
ストアド・プロシージャーはユーザーの目に見えないところに管理されていますので
DLTPGM コマンドなどで簡単に削除することができません。
従ってストアド・プロシージャーを削除するには、この DLTSQLPRC コマンドが必要になります。

DLTSQLPRC

PROC ( )

＞

【パラメータの説明】

PROC（ストアド・プロシージャー/ライブラリー）

削除したいプロシージャー名とライブラリー名を明示的に指定してください。

【解説】

これが *QRYDFN から生成されたストアド・プロシージャーである場合は
DLTQRY によって *QRYDFN も削除されます。
すべてのストアド・プロシージャーは DLTPGM によって *PGM が削除されます。

LINE BOTメニュー

55.LINE BOT の実行およびデバッグ


	LINEBOT                        LINE BOT メニュー
									システム :   S
	次の中から１つを選んでください。

	LINE BOT の実行およびデバッグ
	1. LINE BOT CGI のデバッグ                 LINE
	2. AUTOWEB ログ開始                        STRAUTLOG
	3. AUTOWEB ログ終了                        ENDAUTLOG
	4. QNETJOBLOG の表示                       ASNET.USR/QNETJOBLOG

	環境データ・ベースの初期化
	11. 日本語データ・ベースの初期化           INZWORDDB
	12. 知識データ・ベースの初期化             INZKNOWDB
	13. 経験データ・ベースの初期化             INZEXPRDB
	14. LINE BOT プログラム相互参照作成        CRTPGMREF
	15. LINE BOT フィールド参照の作成          CRTPGMFFD

	環境データ・ベースの登録
	21. 日本語データ・ベースの登録             WRKWORDDB
	22. 知識データ・ベースの登録               WRKKNOWDB
	23. 経験データ・ベースの登録               WRKEXPRDB

LINE BOT の実行およびデバッグ

1. LINE BOT CGI のデバッグ(LINE)

LINEコマンド(LINE)はLINE BOTの動作検証を行うことができます。
検証の目的は

・データ・ベース登録の妥当性を検査する: ...日本語データ・ベースや知識データ・ベースなどへの登録が
有効であるかの妥当性を検査するためにLINE BOTを
シミュレーションで動作させる。
・出口プログラムを対話式環境でデバッグする: ...ユーザーが作成した出口プログラムをSTRDBGコマンドで
デバッグ開始させてから、このLINEコマンドによって
出口プログラムを呼出してデバッグする。

			LINE CGI デバッグ  (LINE)

選択項目を入力して，実行キーを押してください。

入力  . . . . . . . . . . . . . >  得意先検索

オプション  . . . . . . . . . . > *DEBUG        *DEBUG, *EXEC
プログラム  . . . . . . . . . .   PGM902         名前 , *NONE
	ライブラリー  . . . . . . . .     QTROBJ       名前 , *LIBL, *CURLIB
サービス・プログラム  . . . . .   *NONE          名前 , *NONE
	ライブラリー  . . . . . . . .                  名前 , *LIBL, *CURLIB

【パラメータの説明】

入力 (WORD)

80桁までのLINE BOTに対する入力値を打鍵して入力します。

オプション(OPTION)

*EXEC: LINE BOTによる実行をシュミレートします。
LINE BOTが実際にLINEに送信するメッセージが表示それます。
*DEBUG: LINE BOTに実行はデバッグ・モードとして
LINE BOTの処理の明細が適宜メッセージ出力されます。
これによってLINE BOTが内部でどのような処理を行っているかを知ることができます。
またプログラムやサービス・プログラムの名前を指定すれば
指定したプログラムまたはサービス・プログラムを
デバッグ・モード(STRDBG)で開始します。
終了と同時にENDDBGも実行されます。

2. AUTOWEB ログ開始(STRAUTLOG)

STRAUTLOGコマンドはLINE BOTのログを開始させます。
STRAUTLOGコマンドが実行された後のLINE BOTはすべてログが印刷出力されます。

                      AUTOWEB ログ開始  (STRAUTLOG)

選択項目を入力して，実行キーを押してください。

デバッグ :
  仮想端末 (VT5250) . . . . . .   *OFF          *ON, *OFF
  ＡｕｔｏＷｅｂ (CVT5250)  . .   *OFF          *ON, *OFF
 LINE デバッグ  . . . . . . . .   *ON           *ON, *OFF
表示装置ファイル  . . . . . . .   *NONE          名前 , *NONE
  ライブラリー  . . . . . . . .     *LIBL        名前 , *LIBL, *CURLIB, *PRV
表示レコード  . . . . . . . . .   *ALL           名前 , *ALL

【解説】

LINEデバッグだけを*ONにしてログ開始を指示します。
ログの印刷はOUTQ: ASNET.USR/QNETJOBLOG に出力されます。

3. AUTOWEB ログ終了(ENDAUTLOG)

ENDAUTLOGはAUTOWEBのログ印刷をすべて終了させます。

AUTOWEB ログ終了  (ENDAUTLOG)

選択項目を入力して，実行キーを押してください。

デバッグ :
	仮想端末 (VT5250) . . . . . .   *OFF      セッション・ファイル    *ON, *OFF
	ＡｕｔｏＷｅｂ (CVT5250)  . .   *OFF          *ON, *OFF
	LINE デバッグ . . . . . . . .   *OFF          *ON, *OFF

【解説】

すべてのAUTOWEBログ出力を終了します。

環境データ・ベースの初期化

LINE BOTを初めて使うときにはあらかじめ基本となる情報を
データ・ベースに登録しておくと会話をスムースに行うことが
できます。

11. 日本語データ・ベースの初期化(INZWORDDB)

LINE BOTは最初にユーザーからの文章の助詞、接続詞、接頭語も接尾語などを
文章の中から除去すると同時に除去した語句の持つ意味によって
文章の意味を判断します。

▼日本語データ・ベースの初期化

位置	名詞コード	意味	決定	次の名詞コード
LST	知りたい	ASK	＊
MID	を	RMV
TOP	こんにちは	HLW	＊	はい、こんにちは

例えば「NV-CF1の在庫を知りたい。」という文章に対して
この文章中の助詞「を」や「。」、「知りたい」という語句を
日本語データ・ベースに登録しておいてこれらを文章すら除去すると
「NV-CF1」「在庫」という用語が残ります。

この残った用語がユーザーが求めている文章の対象であり
これら残った語句のことをキー・ワードと呼びます。
最終的にLINE BOTはキー・ワードを調べればよいことになります。
日本語の解析とはキー・ワードを求めることです。

この日本語データ・ベースは導入時に既に登録されていますが
後に紹介する「日本語データ・ベースの登録」(WRKWORDDB)で
ユーザーが独自の日本語の語句を追加することができますが
何らかの事情で日本語データ・ベース(ASNET.USR/WORDDB)を
　導入時の状態に戻したい場合はこのコマンド:INZWORDDBを
　実行してください。

日本語データ・ベースの初期化  (INZWORDDB)

選択項目を入力して，実行キーを押してください。

追加オプション  . . . . . . . .   *INZ          *INZ

【解説】

日本語データ・ベース(ASNET.USR/WORDDB)を導入時の状態に戻します。

12. 知識データ・ベースの初期化(INZKNOWDB)

知識データ・ベース(ASNET.USRKNOWDB)とはIBM iのオブジェクト名が
登録されているデータ・ベースです。
日本語でIBM iのオブジェクトを指定できるようにするための
テーブルです。
例えば「商品」や「商品マスター」と言ってもLINE BOTはどのオブジェクトを
参照すればよいかわかりません。
そこで「商品」と言えば「商品マスター」のことであり
「商品マスター」とはオブジェクトとして

「QTRFIL/SHOHIN」(=ライブラリーQTRFILのファイル: SHOHIN)

であると登録していればLINE BOTはQTRFIL/SHOHINを参照することができます。
このように日本語の用語をIBM iのオブジェクト名に置換えるための
登録がこの知識データ・ベース(ASNET.USR/KNOWDB)です。

▼知識データ・ベースの初期化

位置	名詞コード	意味	実行コマンド	次の名詞コード	オブジェクト
MID	商品	ASK		商品マスター
MID	商品マスター	DBS	QTRFIL/SHOHIN		*FILE

また通常の語句も意味をLINE BOTに教えるために登録する日本語も
知識データ・ベースに登録されます。

ここでは知識データ・ベースの初期化(INZKNOWDB)について解説します。
知識データ・ベースの初期化(INZKNOWDB)とはIBM iのオブジェクト名と
オブジェクトのテキストの組合せを自動的に登録することです。

				知識データ・ベース初期化  (INZKNOWDB)

選択項目を入力して，実行キーを押してください。

ファイル  . . . . . . . . . . . > *ALL           名前 , *ALL
	ライブラリー  . . . . . . . . >   QTRFIL       名前 , *CURLIB
オプション  . . . . . . . . . .   *INZ          *INZ, *REMOVE, *ADD, *REPLACE
オブジェクト・タイプ  . . . . .   *FILE         *ALL, *ALRTBL, *AUTL...
属性  . . . . . . . . . . . . .   *BOTH         *ALL, *BOTH, CLP, CLE...

【解説】

【パラメータの説明】

ファイル (FILE)

ファイルを個別に指示することもできますしライブラリーを指定して
その中のすべてのファイルについて*ALLとして指示することもできます。
知識データ・ベース(ASNET.USR/KNOWDB)への登録はオブジェクトの名前を
登録しますのでライブラリー名を明示的に指定してファイル名は*ALLの
指定でまとめて登録するとよいでしょう。

オプション

*ADD: 既存の知識データ・ベースにこれからのレコードを追加します。
*REMOVE: 既存の知識データ・ベースからここで指定したレコードの分を除去します。
*INZ: 導入時の値に知識データ・ベースを戻します。
*REPLACE: 指定した知識データ・ベースにすべて置換えます。

オブジェクト・タイプ(*OBTYPE)

*FILE: 推薦するオブジェクト・タイプは*FILEです。
IBM iのデータ・ベースの値を検索することが
目的であれば*FILEを指定してください。
ただし他のオブジェクト・タイプを指定することも
できます。

属性(*OBJATR)

オブジェクトの属性を指定します。PF, LFのようにIBM iのオブジェクト属性を
指定することもできますがさらに次の特殊値を指定することができます。

*BOTH: 属性 PF, LFの両方を指定します。
*PF: 属性: PFおよびPF-DTAを指定します。
*PF: 属性: LFを指定します。

13. 経験データ・ベースの初期化(INZEXPRDB)

　知識データ・ベースにはオブジェクトの名前を登録していめのに対して
この経験データ・ベースにはデータ・ベースのレコード単位での
情報が保管されることが多くなります。

　あるライブラリーのデータ・ベースのレコードを特定するのに
必要なキーなどの情報は経験データ・ベースに保管されます。
例えば｢NV-CF1の在庫を知りたい｣という質問に対して
NV-CF1の意味が商品を意味していると教えられたら
｢NV-CF1-->商品｣という情報は経験データ・ベースに保管されて
｢商品-->商品マスター｣-->「商品マスター--> QTRFIL/SHOHIN」と
　リンクを重ねて商品マスター(QTRFIL/SHOHIN)に辿りつきさらに
「NV-CF1」を含む商品マスター(QTRFIL/SHOHIN)のレコードを
抽出することができます。

▼経験データ・ベース(QUSRTEMP/EXPRDB)

位置	名詞コード	意味	実行コマンド	決定	次の名詞コード	オブジェクト
MID	NV-CF1				商品マスター

　これは始めから「NV-CF1」が商品マスター(QTRFIL/SHOHIN)であることが
わかっていれば「NV-CF1」と聞くだけでただちに検索できるはずです。
このようにキーになるデータを登録しておくことを「経験データ・ベースの初期化」
　と呼びます。
「経験データ・ベースの初期化」とは指定したデータ・ベースのキー検索対象となる
　キーの部分を登録することです。
( 複数個のキー・フィールドのデータ・ベースやキーのないデータ・ベースは
登録されません。)

			知識データ・ベース初期化  (INZKNOWDB)

選択項目を入力して，実行キーを押してください。

ファイル  . . . . . . . . . . . > *ALL           名前 , *ALL
ライブラリー  . . . . . . . . >   QTRFIL       名前 , *CURLIB
オプション  . . . . . . . . . .   *INZ          *INZ, *REMOVE, *ADD, *REPLACE
オブジェクト・タイプ  . . . . .   *FILE         *ALL, *ALRTBL, *AUTL...
属性  . . . . . . . . . . . . .   *BOTH         *ALL, *BOTH, CLP, CLE...

【解説】

この表示はファイルを個別に指定してファイル別に経験データ・ベースに登録を指示する典型的な入力画面を例示しています。

【パラメータの説明】

ファイル (FILE)

ファイルを個別に指示することもできますしライブラリーを指定して
その中のすべてのファイルについて*ALLとして指示することもできます。
ただしこの経験データ・ベース(QUSRTEMP/EXPRDB)には各ファイルの
　　レコード数と同じ数のレコードが追加されることになりますので
慣れないうちにいきなり*ALLで指定することは避けてください。
検索の対象と予想されるデータ・ベースを個別に指定することを
お奨めします。

オプション

*ADD: 既存の知識データ・ベースにこれからのレコードを追加します。
*REMOVE: 既存の知識データ・ベースからここで指定したレコードの分を除去します。
*INZ: 導入時の値に知識データ・ベースを戻します。
*REPLACE: 指定した知識データ・ベースにすべて置換えます。

オブジェクト・タイプ(*OBTYPE)

*FILE: 推薦するオブジェクト・タイプは*FILEです。
IBM iのデータ・ベースの値を検索することが
目的であれば*FILEを指定してください。
ただし他のオブジェクト・タイプを指定することも
できます。

属性(*OBJATR)

*BOTH: 属性 PF, LFの両方を指定します。
*PF: 属性: PFおよびPF-DTAを指定します。
*PF: 属性: LFを指定します。

14. LINE BOTプログラム相互参照作成(CRTPGMREF)

LINE BOT プログラム相互参照作成(CRTPGMREF)とは
プログラム相互参照(DSPPGMREF)をデータ・ベースとして保管したものです。
これによりあるファイルがどのプログラムによって使用されているかを
知ることができます。

▼プログラム相互参照ファイル(QUSRTEMP/DSPPGMREF)

ライブラリー	プログラム	参照オブジェクト	ライブラリー	...
QTROBJ	ANS001	SHOHIN	QTRFIL

		LINE BOT プログラム参照作成  (CRTPGMREF)

選択項目を入力して，実行キーを押してください。

プログラム  . . . . . . . . . . > *ALL           名前，総称＊ , *ALL
	ライブラリー  . . . . . . . .     QTROBJ       名前 , *LIBL, *CURLIB...
出力  . . . . . . . . . . . . . > *OUTFILE      *, *PRINT, *OUTFILE
オブジェクト・タイプ  . . . . .   *PGM          *ALL, *PGM, *SQLPKG...
				値の続きは＋
出力を受け取るファイル  . . . . > DSPPGMREF      名前
	ライブラリー  . . . . . . . . >   QUSRTEMP     名前 , *LIBL, *CURLIB
出力メンバー・オプション :
	出力を受け取るメンバー  . . . > *FIRST         名前 , *FIRST
	レコードの置き換えまたは追加  > *REPLACE      *REPLACE, *ADD

【解説】

このコマンドを実行するには必ずライブラリー名を明示的に指定してください。
その他のパラメータ値は初期値のままで実行してください。

【パラメータの説明】

プログラム (PGM)

ライブラリー名を明示的に指定してください。
指定したライブラリー内のプログラムの相互参照が作成されます。

出力(OUTPUT)

出力はファイル出力(*OUTFILE)を指定してください。

出力を受け取るファイル(OUTFILE)

出力ファイルは QUSRTEMP/DSPPGMREF を指定します。

出力メンバー・オプション(OUTMBR)

出力を受け取るメンバーは必ず*FIRSTを指定します。
レコードの置き換えまたは追加は始めは*REPLACEを指定しますが
2回目以降でレコードを追加したい場合は*ADDと指定してください。

15. LINE BOT フィールド参照の作成(CRTPGMFFD)

LINE BOT フィールド参照の作成(CRTPGMFFD)はフィールド個別の使用状況を
提供するデータを作成します。

▼フィールド相互参照ファイル(QUSRTEMP/DSPPGMFFD)

プログラム	ライブラリー	フィールド	使用	演算命令
PGM201	QTROBJ	JHCODE	U	MOVEL SEL001 JHCODE

			プログラム別参照ファイル作成  (CRTPGMFFD)

選択項目を入力して，実行キーを押してください。

プログラム  . . . . . . . . . . > *ALL           名前 , *ALL
	ライブラリー  . . . . . . . . >   QTROBJ       名前 , *LIBL, *CURLIB
出力  . . . . . . . . . . . . .   *OUTFILE      *, *PRINT, *OUTFILE
オブジェクト・タイプ  . . . . .   *PGM          *ALL, *PGM, *SQLPKG...
				値の続きは＋
出力を受け取るファイル  . . . .   DSPPGMFFD      名前
	ライブラリー  . . . . . . . .     QUSRTEMP     名前 , *LIBL, *CURLIB
出力メンバー・オプション :
	出力を受け取るメンバー  . . .   *FIRST         名前 , *FIRST
	レコードの置き換えまたは追加    *REPLACE      *REPLACE, *ADD

【解説】

プログラム別参照ファイル作成(CRTPGMFFD))は実行時のプログラムのソース・ファイルを
参照しますのでこの実行区画にソース・ライブラリーも存在している必要があります。

【パラメータの説明】

プログラム (PGM)

プログラム名を個別に指定するはまたは*ALLとして
ライブラリー名は必ず明示的に指定してください。
指定したライブラリー内のプログラムのフィード参照が作成されます。

出力(OUTPUT)

出力はファイル出力(*OUTFILE)を指定してください。

出力を受け取るファイル(OUTFILE)

出力ファイルは QUSRTEMP/DSPPGMREF を指定します。

出力を受け取るファイル(OUTFILE)

出力ファイルは QUSRTEMP/DSPPGMFFD を指定します。

CRTMSGF
MSGF ( )
TEXT ( )
SIZE ( 10 2 *NOMAX )
AUT ( )	CCSID ( )	＞

ADDMSGD
MSGID ( )
MSGF ( )
MSG ( )	SECLVL (*NONE)
SEV (00)		＞

	WRKLANG
	MSGQ ( )
	LNGQ ( )
	LANG ( )		＞

	PCSFT5	PFILE ( 転送記述 )
	OPTION ( )		＞

	RTOPCB	PFILE ( 転送記述 )
	OPTION ( )		＞

WEBQRY QRY(QUERY/400の名前)	QRYFILE(QUERYファイルの指定)
OUTTYPE (報告出力のタイプ )
COLHDG(欄見出しの指定)	IGNIGCERR(漢字データ・エラーを無視)
FORMSIZE(用紙サイズ=用紙の長さ, 用紙の幅)		＞

RMVDSPKWD	DSPF ( )
SRCMBR ( )	RMVKWD ( 除去するキー・ワード )
OUTSRC ( )
OUTMBR ( )		＞

CVT2WND
DSPF ( )
SRCMBR ( )	WNDRCD ( WINDOW 変換レコード )
OUTSRC ( )
OUTMBR ( )		＞

AUTOWEB メニュー

1. 画面設定 (HTMLCFG)

2. 実行環境の設定 (WEBENV)

3. Webフォントの作成 (CRTWEBFNT)

【パラメータの説明】

DBCS フォント・テーブル(IGCTBL)

WEB フォント名(WEBFONT.WOFF)

11. AUTOWEB ログ開始 (STRAUTLOG)

【パラメータの説明】

ディバッグ（DEBUG）

仮想端末(VT5250)

ＡｕｔｏＷｅｂ (CVT5250)

表示装置ファイル / ライブラリー（DSPF）

表示レコード（DSPRCD）

5250 ストリーム・トレース（TRACE）

メモリー・リークを検査（MALLOC）

【AutoWebのログの例】

12. AUTOWEB ログ終了 (ENDAUTLOG)

【パラメータの説明】

ディバッグ（DEBUG）

仮想端末 (VT5250)

ＡｕｔｏＷｅｂ (CVT5250)

5250 ストリーム・トレース（TRACE）

メモリー・リークを検査（MALLOC）

【例】 PGM201 :受注の入力 におけるヘルプ表示

21. HELP パネル・グループの表示 (DSPHLPPNL)

【パラメータの説明】

パネル・グループ/ライブラリー（PNLGRP）

22. HELP 用 HTML の作成 (CRTHLPHTM)

【パラメータの説明】

プログラム/ライブラリー（PGM）

ソース・ファイル/ライブラリー（SRCF）

PNLGRP ソース・メンバー（SRCMBR）

【解説】

23. HELP 用 HTML の表示 (DSPHLPHTM)

【パラメータの説明】

パネル・グループ/ライブラリー（PNLGRP）

プログラム名（PGM）

【解説】

31. 5250 ハンドラーの追加 (ADD5250HLR)

【パラメータの説明】

FROM ソース・ファイル/ライブラリー（FROMSRCF）

FROM メンバー（FROMMBR）

TO ファイル/ライブラリー（TOSRCF）

TO メンバー（TOMBR）

レコードの置き換えまたは追加（MBROPT）

コンパイル・プロセッサー（COMPILE）

追加ソースのカラー化（COLOR）

行数を示すフィールド名（GYOSU）

【RPGソースの変換について】

32. 拡張表示装置ファイルの作成 (CRTEXDSPF)

【パラメータの説明】

33. プログラムの WEB 呼出し (CALLWEB)

【パラメータの説明】

プログラム/ライブラリー（PGM）

パラメーター（PARM）

装置（DEV）

PORT 番号（PORT）

追加のＵＲＬ表示（ADDURL）

表示

位置

PCオーガナイザー開始（STRPCO）

【CALLWEBの処理構造】

CALLWEB で使われる装置名

仮想端末装置をオンにするには

継承される環境

ユーザー

パラメータ

ライブラリー・リスト

*LDA

CALLWEB の実行権限

CALLWEB の終了

34. グラフ作成 ( CRTGRAPH )

【パラメータの説明】

グラフ（GRAPH）

見出しタイトル（TEXT）

項目 x 30（ITEMS）

追加のＵＲＬ表示（ADDURL）

表示

位置

【例】 PGM201 :受注の入力におけるヘルプ表示
